在 ANSYS 中确保两个或多个部件在接触面共节点（即网格节点完全重合、共享），是实现力连续传递、避免接触算法误差的关键。根据最新公开资料（截至2026年），以下是主流且可靠的方法：一、几何层面确保共节点的前提
几何无缝贴合：部件交界面必须完全重合（无间隙或重叠），容差通常需 ≤ 0.2 mm（默认值）
同一 Part（DesignModeler）：若使用 DM 建模，需将所有相关体放入同一个 Part 中，否则网格默认独立
同一 Component（SpaceClaim）：若使用 SCDM，需将部件移至同一 Component，并启用 Share Topology
二、推荐的共节点实现方法
几何拓扑共享（推荐用于 SCDM）
在 Workbench 中点击 Share 工具，自动检测并高亮可共享的几何区域。
默认容差为 0.2 mm，可手动调整以匹配实际几何偏差
共享后交界面边线变为洋红色（表示多面共享一条边），网格划分后自动共节点
同一 Part（适用于 DM）
在 DesignModeler 中，选中所有相关体 → 右键 → Create New Part → 选择 Form New Part
此操作会将多个体合并为一个逻辑体，网格划分时自动共节点
Mechanical 中节点合并（补救措施）
适用于未在几何阶段处理共节点的情况。
要求交界面网格尺寸一致且节点位置基本重合。
操作路径：在 Mesh → Tools → Node Merge。
设置 Primary Geometry 和 Secondary Geometry（两个交界面）。
设置 Tolerance Value（通常略大于几何间隙）
共形网格（仅适用于壳单元）
在 Mesh → Insert → Conformal Meshing。
需开启 Mesh Based Connection = Yes，并设置 Connection Tolerance
适用于薄壁结构（如钣金、壳体）交界处的自动共节点
三、常见失败原因及排查建议
几何存在微小间隙/重叠 → 使用 Geometry Cleanup 或手动修复
未启用 Share / Form New Part → 检查是否处于同一 Part/Component
节点合并未勾选或容差过小 → 在 Mesh 中确认 Merge Nodes = True，并适当增大容差
多体分属不同 Part → ANSYS 默认将不同 Part 视为独立实体，不自动共节点

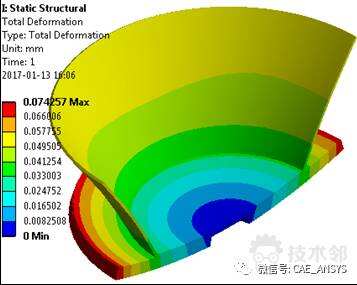

四、验证是否共节点成功
查看交界面处节点编号是否唯一（同一位置仅一个节点）
在 Mechanical 中启用 Contact Tool → 若显示 “Bonded” 且无接触压力波动，通常说明连接良好
使用 NLIST 命令查看关键节点列表，确认交界节点编号一致
💡 提示：共节点优于绑定接触（Bonded Contact），因其避免了接触算法带来的非线性收敛问题，但要求更高几何精度。若几何难以完美匹配，可退而求其次使用 Bonded Contact + MPC 算法
如需操作演示，可参考：正脉CAE - ANSYS装配体网格共节点处理。
