ansys合并节点

在 ANSYS 中合并节点，主要是为了解决因几何复制、网格划分或装配体接触导致的‌重合节点‌问题，确保模型拓扑连续、避免计算误差。根据当前主流版本（如 ANSYS Mechanical APDL 和 Workbench）及公开资料，常用方法如下：

‌一、APDL 命令方式（适用于 ANSYS Mechanical APDL）‌

‌核心命令‌：NUMMRG（合并节点） + NUMCMP（压缩编号）

‌NUMMRG, NODE‌：合并所有重合节点，默认在容差范围内自动识别。

若需指定容差（如浮点误差导致坐标不完全一致），可使用：

apdl

NUMMRG, NODE,,, 1E-

‌NUMCMP, NODE‌：合并后压缩节点编号，消除空号，优化内存和选择效率。

‌操作流程‌：

进入 PREP7 模块：/PREP

执行合并：NUMMRG, NODE

压缩编号：NUMCMP, NODE


验证结果：使用 NLIST 查看节点列表，确认节点数量减少。

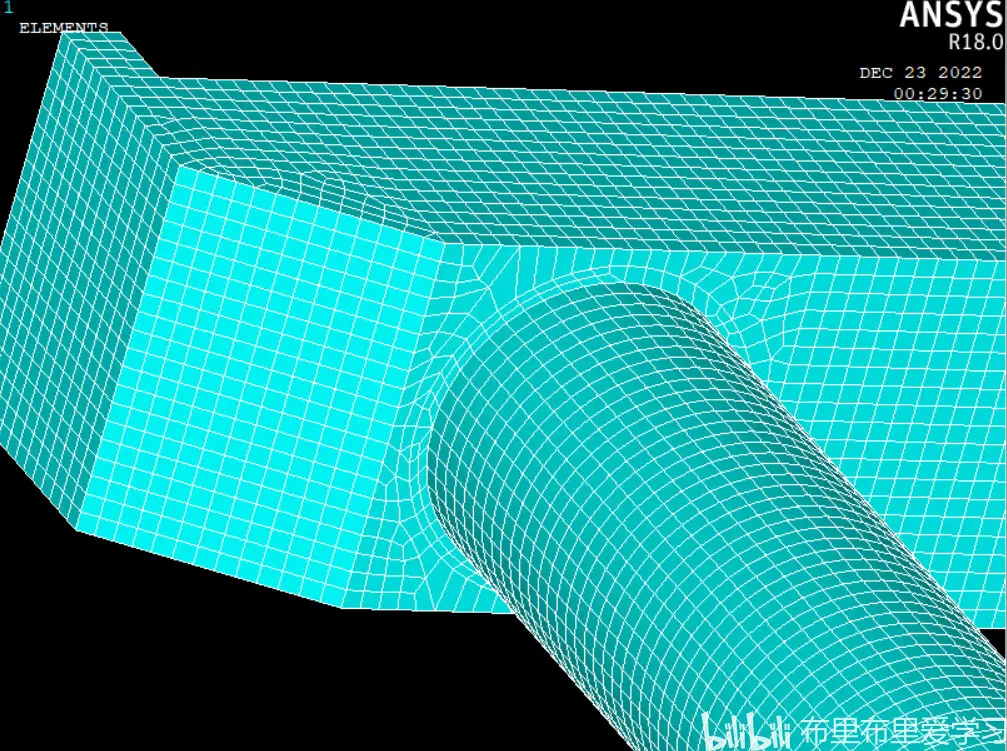

此方法适用于‌几何模型或网格划分后‌的节点合并，尤其适用于线段复制、对称建模等场景 ‌‌

‌二、Workbench 环境下（适用于 ANSYS Mechanical / SpaceClaim）‌

‌方法 1：几何级共享拓扑（推荐用于装配体）‌

在 ‌Workbench‌ 中，选中多个零件 → 右键 → ‌“Share Topology”‌ → 设置为 ‌“Shared”‌。

系统会自动检测接触面/边，并在交界处生成‌共节点网格‌，无需后续手动合并 ‌‌

默认容差为 ‌0.2 mm‌，可手动调整。

‌方法 2：Mechanical 中节点合并（适用于已划分网格的装配体）‌

在 ‌Model‌ 树中右键 → ‌Insert → Node Merge‌。

设置：


‌Primary Geometry‌ 和 ‌Secondary Geometry‌：分别选择两个接触面。

‌Tolerance Value‌：设置大于接触距离的容差值。

右键 → ‌Generate‌，完成节点合并 ‌‌

此方法适用于‌不同零件交界面‌的节点对齐，常用于装配体分析 ‌‌

‌三、GUI 图形界面操作（APDL 模式）‌

路径：

‌Main Menu → Preprocessor → Numbering Ctrls → Merge Items‌

选择 ‌“Nodes”‌ 或 ‌“All”‌，设置容差后点击 ‌OK‌ ‌‌

‌注意事项‌


‌容差设置‌：若节点因建模误差未严格重合（如差值 1e-6），必须显式设置容差，否则合并无效 ‌‌

‌编号压缩‌：合并后务必执行 NUMCMP，避免后续选择集或载荷施加出错 ‌‌

‌适用场景‌：

几何复制导致端点重合（如线段 copy dx=1）‌‌

导入 CAD 模型存在微小间隙或重复点 ‌‌

装配体需实现网格连续而非绑定接触 ‌‌

如需进一步操作指导，可参考官方文档或教程：

ANSYS Help Documentation
