ansys选择部分重合节点合并

在 ANSYS 中，若需‌选择部分重合节点进行合并‌，可使用 NUMMRG 命令配合容差设置，实现精准控制。以下是具体操作方法：

核心命令与步骤

‌主命令‌：NUMMRG（Merge Nodes）

‌辅助命令‌：NUMCMP（压缩编号，建议合并后执行）

操作流程

‌确认重合节点位置与编号‌

使用 NLIST 命令列出节点坐标，识别需合并的节点编号及位置。若因浮点误差导致坐标不完全一致，需设置容差。

‌执行部分节点合并‌

使用 NUMMRG 命令，指定节点类型和容差值。例如：

apdl

NUMMRG,NODE,,,1E-

此命令将合并所有在 ‌1E-4 容差范围内‌ 的重合节点。


若只想合并特定节点，可先通过 NSEL 选择节点，再执行 NUMMRG。但标准 NUMMRG 不支持直接选集，因此更推荐结合 ‌GUI 或脚本筛选‌ 实现部分合并。

‌压缩编号（推荐）‌

合并后执行：

apdl

NUMCMP,NODE

以消除编号空洞，优化模型结构。

GUI 操作路径（适用于 Workbench 或 Mechanical）

‌Main Menu → Preprocessor → Numbering Ctrls → Merge Items‌

设置：

‌TOLER‌（容差值，如 1E-4）

‌Label‌（选择“NODE”）

点击 ‌OK‌ 执行合并。


注意事项

‌容差设置关键‌：若节点因建模误差略有偏移（如 1E-6），必须显式设置容差，否则无法合并 ‌‌

‌保留编号规则‌：合并时默认保留编号‌较小‌的节点，其余被删除 ‌‌

‌验证效果‌：合并前后使用 NLIST 或 PLNSOL 查看节点数量与分布变化 ‌‌

替代方法（适用于复杂场景）

若需‌仅合并特定区域‌的节点，可先通过 ‌几何选择‌ 或 ‌组件选择‌ 筛选目标节点，再结合 APDL 脚本批量处理。

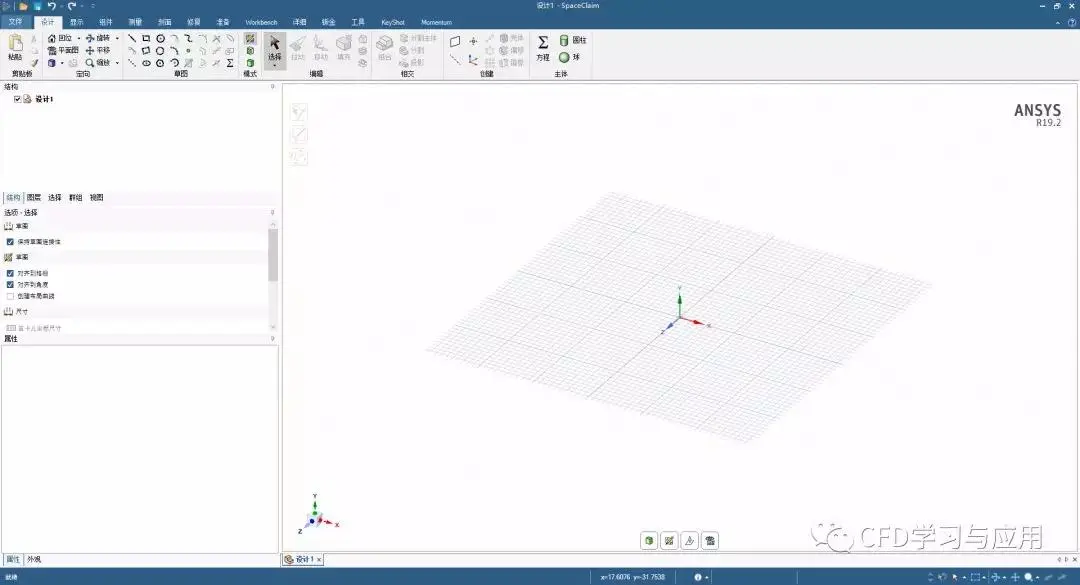

在 ‌SpaceClaim 或 DesignModeler‌ 中，也可使用 ‌Geometry → Modify → Merge‌ 命令合并重合关键点 ‌‌

⚠️ 注意：NUMMRG 作用于‌所有符合条件的节点‌，不支持“框选部分”直接合并。如需严格选择部分节点，建议结合 ‌NSEL + APDL 循环‌ 或 ‌前处理工具（如 SC/DM）‌ 实现。
