ansys中接触面有穿透

在 ANSYS 中，接触面出现穿透是常见的非线性接触分析问题。穿透通常指接触面节点侵入目标面，违反了物理上“不可穿透”的基本假设。以下是‌主要原因及对应解决方法‌：

‌一、常见原因‌

‌接触刚度设置过小‌：导致法向接触力不足以阻止穿透。

‌网格过于粗糙‌：无法准确捕捉接触界面几何与变形。

‌接触/目标面分配不当‌：应将‌柔性/软表面设为接触面‌，‌刚性/硬表面设为目标面‌。

‌使用了不合适的接触算法‌（如纯罚函数法对穿透控制较弱）。

‌初始几何存在间隙或干涉‌，未通过数值方法修正。

‌时间步长过大‌（尤其在显式动力学如 LS-DYNA 中），导致接触状态更新滞后。

‌二、推荐解决方案‌

‌调整接触刚度‌

在 ‌Mechanical‌ 中：进入接触对 → ‌Advanced Contact Settings‌ → 增大 ‌Normal Stiffness Factor‌（建议 0.1~5.0，避免设为 10 以免绑定）‌‌

在 ‌APDL‌ 中：使用 FKN 参数控制罚刚度，例如 FKN=0.1 表示取单元刚度的 10%‌‌

‌优化网格‌

在接触区域‌细化网格‌，避免畸变单元。

确保接触面与目标面‌网格尺寸匹配‌，避免一方远粗于另一方‌‌


‌正确分配接触对‌

‌非对称接触‌（Asymmetric）：明确指定接触面（柔性）与目标面（刚性）‌‌

若难以判断，可尝试‌对称接触‌（Symmetric），但计算成本更高‌‌

‌更换接触算法‌

推荐使用 ‌增强拉格朗日法‌（Augmented Lagrange），默认即采用，能较好平衡精度与收敛性‌‌

若需严格无穿透，可尝试 ‌法向拉格朗日法‌（Normal Lagrange），但需配合直接求解器‌‌

‌启用几何修正‌

在 ‌Workbench‌ 中：接触对 → ‌Geometry‌ → 选择 ‌Adjust To Touch‌，自动消除初始间隙/穿透‌‌

‌减小时间步长‌（适用于 LS-DYNA 或瞬态分析）

设置 *CONTROL_TIMESTEP 中的时间步长因子为 ‌0.5~0.67‌‌‌

‌检查边界条件与材料‌

确保约束充分，避免刚体位移。

材料本构模型（如塑性）需合理，尤其在大变形下‌‌

‌三、诊断工具（Workbench）‌

使用 ‌Contact Tool‌ 查看接触状态：

‌红色‌：接触未激活（需检查弹球半径或初始间距）。

‌橙色‌：存在较大穿透或间隙（需调整刚度或网格）‌‌

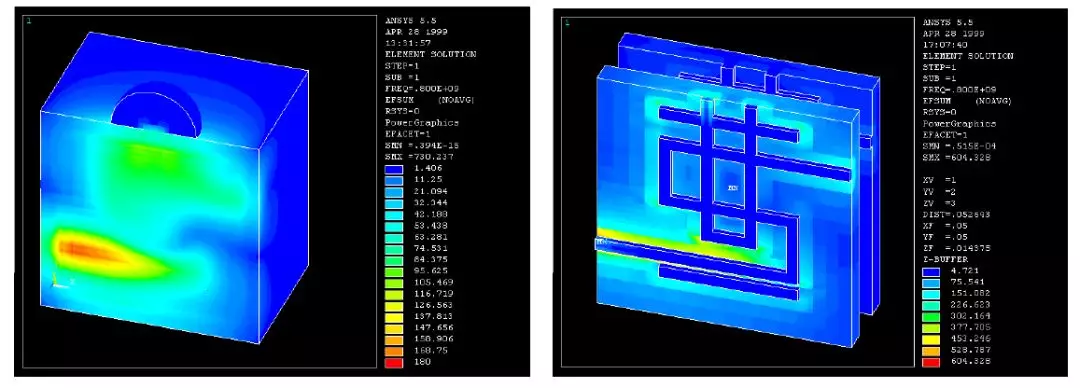

查看 ‌穿透云图‌：PLNSOL, CONT, PENE 可显示穿透量，正值表示穿透‌‌

⚠️ 注意：轻微穿透（<10% 单元厚度）在罚函数法中常可接受；若穿透过大或导致不收敛，必须按上述方法调整。

如需进一步操作指导，可参考 ANSYS 官方帮助文档中的 ‌Contact Technology‌ 章节。
