ansys划分网格后看不到

在 ANSYS 中划分网格后“看不到”网格，通常不是网格未生成，而是‌显示设置问题‌或‌模型状态异常‌。以下是常见原因及对应解决方法：

‌一、常见原因与解决步骤‌

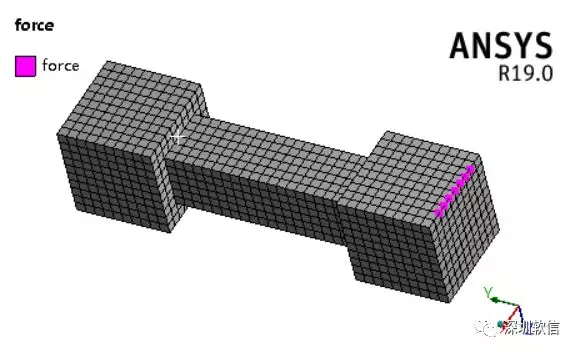

‌1. 显示模式未开启网格显示‌

在 ‌Workbench‌ 环境下：

右键 ‌Mesh‌ → 选择 ‌Show Mesh‌（确保已勾选）。

进入 ‌View‌ 菜单 → 勾选 ‌Thick Shells and Beams‌ 和 ‌Edge Coloring‌。

在 ‌Graphics Options‌ 中取消勾选 ‌Body Coloring‌（避免实体颜色覆盖网格线）。

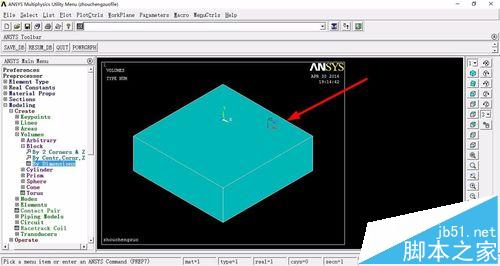

在 ‌APDL（经典界面）‌ 中：

输入命令 /EPLOT 绘制单元。

若仍不可见，尝试 /PLOT, REGEN 或 /VIEW,1,1,1,1 重置视图。

‌2. 模型几何未正确生成或存在缺陷‌

网格划分失败时，ANSYS 可能“静默失败”，导致无单元生成但无报错。

检查 ‌Messages‌ 窗口是否有红色警告（如负雅可比、几何间隙等）。

使用 ‌Geometry → Repair‌（在 SpaceClaim 或 DesignModeler 中）修复小面、缝隙或重叠。

‌3. 视图设置导致局部隐藏‌

按快捷键 ‌F7‌（局部放大）可能误操作，导致部分区域不可见。


尝试 ‌Ctrl + 鼠标中键‌ 旋转模型，观察是否因背面消隐而“消失”。

输入命令 /GRAPHICS, FULL 禁用背面消隐（适用于 APDL）。

‌4. 显卡或图形驱动问题‌

临时切换为软件渲染：

‌Tools → Options → Graphics Options → 勾选 Software Graphics‌。

重启 ANSYS 生效。

长期建议：更新显卡驱动至 ‌工作室版（非游戏驱动）‌，并关闭抗锯齿（如 NVIDIA 控制面板中）。

‌5. 网格实际未生成‌


在 ‌Mechanical‌ 中，若右键 Mesh 无 “Generate Mesh” 选项，说明是外部导入模型（如 .cdb），‌无法重划分网格‌ ‌‌

此时需使用 ‌Local Sizing‌ 或 ‌Mesh Editing‌ 工具优化，而非重新划分。

‌二、快速排查流程（按优先级）‌

‌检查 Messages 窗口‌：确认是否有网格生成错误。

‌右键 Mesh → Show Mesh‌：确保网格显示已启用。

‌切换显示模式‌：工具栏点击 ‌Wireframe‌ 或 ‌Hidden Line‌。

‌输入命令验证‌（APDL）：/EPLOT 或 PLNSOL, U, SUM 查看变形结果是否带网格。

‌测试显卡问题‌：启用 ‌Software Graphics‌ 后重试。

⚠️ 若上面操作后仍无网格，极可能是‌几何缺陷导致划分失败‌，需返回 Geometry 模块进行修复 ‌‌

‌三、补充建议‌

‌单位一致性‌：确保模型单位（如 mm）与 ANSYS 默认一致，否则网格可能因尺度极小而“看不见” ‌‌

‌简化模型‌：复杂装配体建议分部件划分网格，避免资源不足或几何冲突 ‌‌

如问题持续，可提供具体 ANSYS 模块（Workbench / APDL / Mechanical）和版本，以便精准定位。
