ansys曲线导出到origin

将 ANSYS 中的仿真曲线数据导出到 Origin 进行绘图，主要分为两个步骤：‌从 ANSYS 导出数据‌ 和 ‌在 Origin 中导入数据‌。以下是基于最新公开资料整理的操作指南：

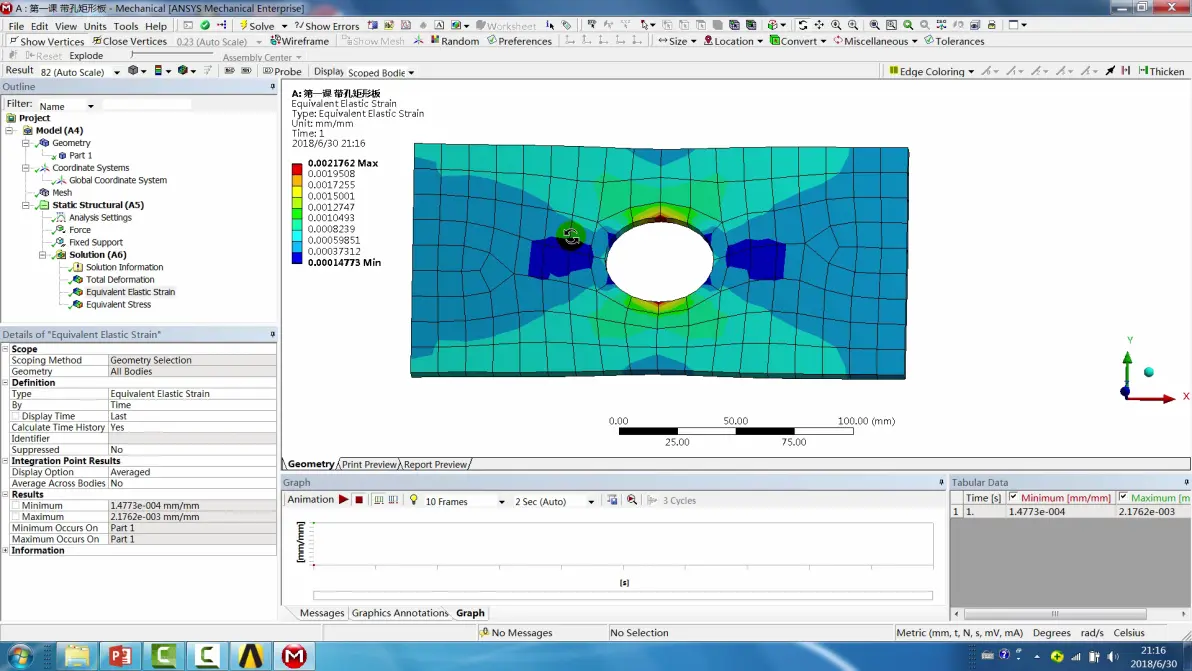

一、从 ANSYS Workbench 导出曲线数据

‌完成仿真后处理‌

在 ‌Solution‌ 模块中，生成所需的结果（如 Total Deformation、Stress、Temperature 等）。

‌定义路径（如需提取沿某条线的趋势）‌

点击 ‌Insert → Path → Line Path‌

选择两个端点定义路径（例如梁的两端）

‌导出数据为 CSV/TXT 格式‌

右键点击结果项（如 ‌Total Deformation‌ 或已创建的 ‌Path‌）

选择 ‌Export‌

在弹出对话框中：

格式选择 ‌CSV‌ 或 ‌TXT‌（推荐 CSV，兼容性好）


勾选 ‌Include Headers‌（保留列名，如节点号、X/Y/Z、位移值等）

点击 ‌Save‌ 保存文件 ‌‌

‌（可选）使用 APDL 命令批量导出‌

若熟悉 ANSYS APDL，可通过以下命令流提取数据并写入文件：

apdl

*DIM,myArray,ARRAY,100 ! 定义数组

NSOL,myArray,node,comp ! 提取节点结果

*CFOPEN,'results','txt' ! 打开文件

VWRITE,myArray ! 写入数据

(F10.4) ! 格式控制

*CFCLOSE ! 关闭文件

适用于复杂或自动化场景 ‌‌

二、将数据导入 Origin 绘图

Origin 支持多种高效导入方式，推荐以下方法：

‌方法 1：直接拖拽文件‌

将导出的 .csv 或 .txt 文件从资源管理器‌拖拽到 Origin 工作表窗口‌，软件会自动识别列结构 ‌‌

‌方法 2：使用“文件导入”向导‌

打开 Origin，点击菜单栏 ‌Data → Import → Import Wizard‌

选择文件，设置分隔符（逗号 for CSV）、列类型等

可指定哪列为 X、Y 轴数据，便于后续绘图 ‌‌

‌方法 3：复制粘贴（适合小数据量）‌

在 Excel 或记事本中选中数据（含标题）


在 Origin 中‌点击列标题上方的“Long Name”行‌，再按 Ctrl+V，可确保标题正确映射为列属性 ‌‌

‌导入后绘图‌

选中 X 和 Y 列

点击工具栏 ‌Plot → Line‌ 或 ‌Scatter‌ 即可生成曲线图

可通过 ‌Format → Axis‌ 等调整坐标轴标签、单位、样式 ‌‌

注意事项

确保 ANSYS 导出的 CSV 文件‌无多余空行或注释‌，否则 Origin 可能无法正确识别数据。

若数据包含时间/日期列，建议在 Origin 的 ‌Tools → Options → Numeric Format‌ 中设置正确的日期格式 ‌‌

Origin 支持‌连接到原文件‌（保留链接），当原始数据更新时可一键刷新图表 ‌‌

如需进一步操作演示，可参考官方教程：Origin 数据导入入门 ‌‌
