ansys线性屈曲分析

‌ANSYS线性屈曲分析‌（又称‌特征值屈曲分析‌）是一种用于评估结构在特定载荷下‌稳定性‌和确定‌临界屈曲载荷‌的有限元分析方法。它基于‌小变形理论‌和‌线弹性假设‌，通过求解结构的‌特征值问题‌来预测失稳模态和对应的临界载荷因子。

核心要点

‌目的‌：确定结构在轴向压缩、外压等载荷作用下的‌临界屈曲载荷‌及‌失稳模态‌。

‌适用对象‌：细长杆、薄壁壳体、网壳、桁架、真空容器等易失稳结构。

‌分析类型‌：属于‌线性化非线性问题‌，虽名为“线性”，但需依赖预应力静力分析结果。

‌输出结果‌：

‌特征值（载荷因子）‌：乘以施加载荷即得临界屈曲载荷。

‌屈曲模态‌：表示失稳时的变形形状（注意：变形量无物理意义，仅反映相对形态）。

基本操作流程（ANSYS Workbench）

‌创建几何模型‌

使用 DesignModeler 或 SpaceClaim 建立结构几何体。

‌定义材料属性‌

必须指定弹性模量、泊松比等线弹性参数（如默认 Structural Steel）。

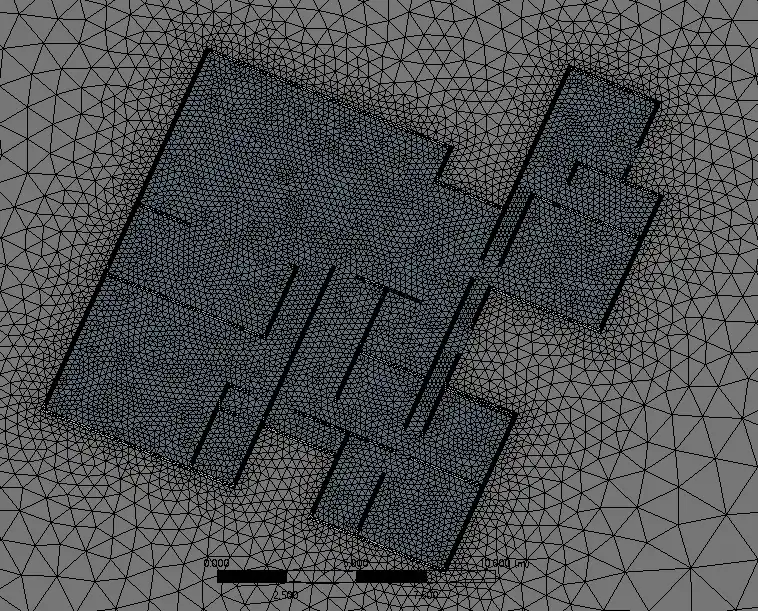

‌划分网格‌

网格密度影响精度，尤其对屈曲模态敏感，建议进行网格收敛性检查。

‌施加边界条件与载荷‌

至少施加一个引起屈曲的载荷（如轴向压力）。

支撑需防止刚体位移（如固定约束）。

‌插入静力学分析并求解‌

为屈曲分析提供‌预应力状态‌（关键步骤！）。


‌插入线性屈曲分析模块‌

在工具箱中拖入 ‌Eigenvalue Buckling‌，连接至静力学分析的 ‌Solution‌。

‌设置屈曲分析参数‌

在 ‌Analysis Settings‌ 中设置：

‌Max Modes to Find‌：通常设为 5–6 阶，以观察多阶模态。

‌Include Negative Buckling Coefficients‌：若载荷可能反向则开启。

‌求解并查看结果‌

查看各阶‌载荷因子‌和‌屈曲模态云图‌。

‌第一阶模态‌通常对应实际最可能的失稳形式。

注意事项


‌结果不保守‌：线性屈曲分析忽略初始缺陷、材料非线性、几何非线性等，通常‌高估‌结构承载能力，结果‌偏于危险‌‌‌

‌仅用于初步评估‌：适用于方案比选、概念设计；详细设计应采用‌非线性屈曲分析‌‌‌

‌载荷施加方式影响结果‌：

若施加‌单位载荷‌（如 1 N），则特征值直接为临界载荷。

若施加‌实际载荷‌，则临界载荷 = 特征值 × 实际载荷‌‌

‌模态变形 ≠ 实际变形‌：屈曲模态中的最大位移值（如 1 mm）不代表真实变形量，仅表示失稳形态‌‌

与非线性屈曲分析对比

特性 线性屈曲分析 非线性屈曲分析

计算速度 快 慢

考虑因素 小变形、线弹性、理想结构 大变形、材料非线性、接触、初始缺陷

结果准确性 偏乐观（不保守） 更接近真实行为

应用阶段 初步设计、快速筛查 详细设计、安全评估

推荐：先用线性屈曲快速判断失稳模态和大致临界载荷，再用非线性屈曲进行精细化验证‌‌

实用资源

ANSYS Workbench线性屈曲分析基本流程（微信公众号）

ANSYS特征值屈曲分析还有用吗？（微信公众号）

ANSYS Workbench钢管线性屈曲分析（CSDN）

如需具体案例操作（如钢管、桁架、薄板），可进一步说明结构类型，提供针对性指导。
