ansys画函数曲线图

在 ANSYS 中绘制函数曲线图，主要通过 ‌APDL 命令流‌ 或 ‌Workbench 后处理工具‌ 实现。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，推荐以下两种方式：

‌一、使用 APDL 命令流绘制函数曲线（适用于经典 ANSYS）‌

适用于已知函数表达式（如正弦、多项式等），通过离散点生成并连线。

‌基本步骤‌：

定义变量范围与步长；

使用 *DO 循环计算函数值；

用 K 命令创建关键点；

用 L 或 SPLINE 连接点形成曲线。

‌示例：绘制正弦曲线‌

apdl

*AFUN,RAD ! 设置角度单位为弧度

/PREP7 ! 进入前处理

*DO,i,0,100,1 ! i 从 0 到 100，步长

*SET,x,0.1 * i ! x = 0.1*i

*SET,y,SIN(0.1*i) ! y = sin(x)

K,i+1,x,y ! 创建关键点

*ENDDO

*DO,j,1,100,1 ! 连接相邻点

L,j,j+

*ENDDO


‌其他常见函数曲线‌（见资料 ‌‌

）：

次声波、叶型线、星型线、奥运标志等均可通过类似 *DO + K + SPLINE 实现。

‌二、使用 ANSYS Workbench 绘制并导出曲线（适用于结构分析）‌

适用于从仿真结果中提取挠度、应力、应变等物理量随位置或时间的变化曲线。

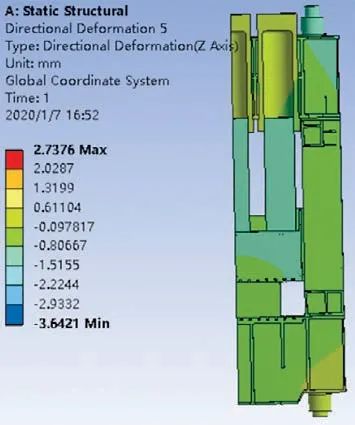

‌绘制挠度/变形曲线‌：

在 ‌Solution‌ 中插入 ‌Total Deformation‌；

使用 ‌Path‌ 工具（Construction Geometry → Path）定义沿梁轴线的路径；

插入 ‌Chart‌，选择路径作为数据源；

设置 X 轴（如路径长度）、Y 轴（如挠度）；


右键结果 → ‌Export‌ 导出为 CSV，或使用 ‌Export Image‌ 保存为 PNG/JPG ‌‌

‌绘制应力-应变曲线‌：

在 ‌Chart‌ 中，将 X 轴设为 ‌塑性应变‌，Y 轴设为 ‌等效应力‌，可直接生成材料本构曲线 ‌‌

‌导出数据用于外部绘图（如 Excel/Python）‌：

导出 CSV 文件后，用 matplotlib 绘图示例：

python

import pandas as pd

import matplotlib.pyplot as plt

data = pd.read_csv('deformation.csv')

plt.plot(data['X'], data['Directional Deformation'])

plt.xlabel('Position (m)'); plt.ylabel('Deflection (mm)')

plt.savefig('curve.png')

‌三、补充说明‌

若使用 ‌ANSYS Electronics Desktop（如 HFSS、Maxwell）‌，可通过 ‌f 函数方程曲线按钮‌ 直接输入数学表达式绘图 ‌‌

对于复杂函数，建议结合 ‌Excel 预生成数据‌，再导入 ANSYS ‌‌

如需具体操作某类曲线（如荷载-位移、应力-应变），可进一步说明应用场景。
