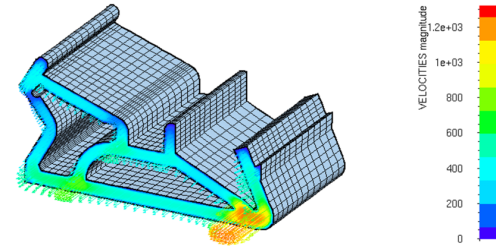

ansys导出结果

在 ANSYS 中导出仿真结果，可根据使用环境（Workbench/Mechanical 或 APDL/Classic）和需求（图形界面操作或脚本自动化）采用不同方法。以下是主流且实用的导出方式：

‌一、ANSYS Workbench / Mechanical 图形界面导出‌

适用于大多数工程人员，操作直观：

‌导出整个模型的节点结果（如位移、应力）‌

在 ‌Solution‌ 模块中右键点击所需结果（如 Total Deformation 或 Equivalent Stress）。

选择 ‌Export‌。

保存格式推荐 ‌CSV‌ 或 ‌TXT‌，勾选 ‌Include Headers‌ 和 ‌Include Node IDs‌。

点击 ‌Save‌ 即可生成含节点号与结果值的文件 ‌‌

‌导出路径（Line/Profile）结果‌

在 ‌Solution‌ 下插入 ‌Path‌ → 定义路径起点与终点。

右键该路径 → ‌Export‌ → 选择 CSV/TXT 格式 ‌‌

‌导出表格数据（关键节点）‌

右键 ‌Solution‌ → ‌Insert‌ → ‌Table‌。

添加目标结果项（如应力、位移）。

手动添加关注节点 → 右键表格 → ‌Export‌ ‌‌

‌二、APDL 命令流批量导出（适合自动化或多载荷步）‌

适用于需要高效处理大量数据或复杂后处理场景：

‌核心命令组合‌：

/POST1：进入通用后处理。

SET,,LAST 或 SET,,TIME：加载指定结果步。

*GET：提取节点解（如位移、温度）。


*VWRITE / *CFWRITE：格式化写入文件 ‌‌

‌示例：导出所有节点位移‌

apdl

/POST

SET,,LAST ! 加载最后一步结果

*GET,MaxNode,NODE,,NUM,MAX ! 获取最大节点号

*CFOPEN,disp,txt ! 打开文件

*VWRITE,'Node','UX','UY','UZ' ! 写入表头

(A8,3F12.6)

*DO,i,1,MaxNode,

*GET,ux,NODE,i,U,X


*GET,uy,NODE,i,U,Y

*GET,uz,NODE,i,U,Z

*VWRITE,i,ux,uy,uz

(I8,3F12.6)

*ENDDO

*CFCLOS ! 关闭文件

‌多载荷步自动导出‌（如 300 步）

apdl

*DO,step,1,300,

SET,,step

*CFOPEN,disp_step%step%,csv

! ... (类似上述写入逻辑)

*CFCLOS

*ENDDO

此方法适用于 Workbench 中插入 APDL Commands ‌‌

‌三、其他实用技巧‌

‌推荐格式‌：优先使用 ‌CSV‌，便于用 Excel、Origin 或 Python（pandas）处理 ‌‌

‌避免乱码‌：保存时选择 ‌UTF-8‌ 编码 ‌‌

‌单位一致性‌：导出前确认 ANSYS 单位系统（如 mm/N/s vs m/kg/s）‌‌

‌二次开发‌：若需高度自定义，可使用 Python 脚本调用 ANSYS Mechanical APDL 接口 ‌‌

如需具体操作指导（如某类结果导出或脚本调试），可进一步说明使用场景（如静力分析、热分析、是否含多个载荷步等）。
