ansys导出数据

在 ANSYS 中导出数据，主要分为 ‌图形界面操作（GUI）‌ 和 ‌命令流/脚本方式（APDL 或 Python）‌ 两类。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，以下是常用方法：

‌一、图形界面导出（适用于 ANSYS Mechanical / Workbench）‌

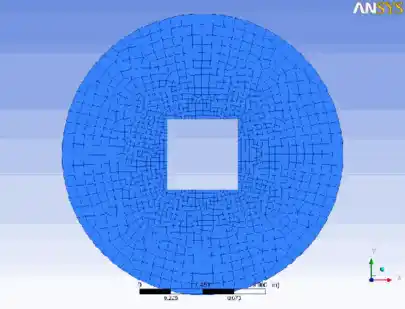

‌导出结果云图数据（如位移、应力）为 CSV/TXT‌

在左侧树状结构中右键点击所需结果项（如 Total Deformation 或 Equivalent Stress）。

选择 ‌Export‌。

格式推荐选 ‌CSV‌ 或 ‌TXT‌，勾选 ‌Include Headers‌ 和 ‌Include Node IDs‌。

点击 Save 保存文件 ‌‌

‌导出路径（Line/Path）结果‌

插入 Path → 定义起点终点 → 右键 Path → Export → 选择 CSV 格式 ‌‌

‌导出表格数据（关键节点值）‌

右键 Solution → Insert → Table → 添加节点/单元 → 生成表格后右键 Export ‌‌

‌二、APDL 命令流导出（适用于 ANSYS Classic）‌

适用于批量、自动化导出，尤其适合处理大量节点/单元数据。


‌基本流程‌：

进入后处理：/POST

加载结果步：SET,,1（加载第1步）

使用 *GET 提取节点/单元数据

使用 *VWRITE 或 *CFWRITE 写入文件 ‌‌

‌示例：导出节点温度‌

apdl

/POST

SET,,10.

*GET,ntemp01,NODE,2,TEMP

*GET,ntemp02,NODE,9,TEMP

*VWRITE,ntemp01,ntemp02 (F5.1,F5.1)

/OUTPUT,nodetemp,dat

*VWRITE,ntemp01,ntemp02 (F5.1,F5.1)

*CFCLOS

输出文件 nodetemp.dat 内容示例：19.2 19.8 ‌‌


‌导出所有节点坐标‌

apdl

*GET,maxnode,NODE,,NUM,MAX

*DIM,coord,ARRAY,maxnode,

*DO,i,1,maxnode

*GET,coord(i,1),NODE,i,X

*GET,coord(i,2),NODE,i,Y

*GET,coord(i,3),NODE,i,Z

*ENDDO

*CFOPEN,coord,txt

*VWRITE,coord(1,1),coord(1,2),coord(1,3) (F12.6,3X,F12.6,3X,F12.6)

*CFCLOS

‌三、Python 脚本导出（适用于 ANSYS Fluent / Mechanical / Workbench）‌

‌Fluent 中导出温度/压力场‌

使用 ansys-fluent-core API 批量导出多时间步数据 ‌‌


‌Mechanical 中自动生成 Word 报告（含数据+图片）‌

通过 Python 调用 Word COM 接口，自动插入结果数据和截图 ‌‌

‌大型数组高效导出（>10000×10）‌

使用 *DMAT + *EXPORT 命令直接导出为 CSV，避免 *VWRITE 性能瓶颈 ‌‌

‌四、推荐格式与注意事项‌

‌优先使用 CSV 格式‌：兼容 Excel、Origin、Python 等工具 ‌‌

‌注意单位一致性‌：确保导出前 ANSYS 单位系统（如 mm/N/s 或 m/kg/s）正确 ‌‌

‌避免中文路径‌：APDL 对中文路径支持不稳定，建议使用英文路径 ‌‌

‌大文件处理‌：若数据量极大，建议分区域导出或使用 Python 自动化 ‌‌

如需具体场景的完整代码（如导出所有节点位移、应力云图转 CSV 等），可进一步说明需求。
