ansys导出动画

在 ANSYS 中导出动画，具体方法取决于所使用的模块（如 APDL、Workbench、Fluent、Zemax 等）。以下是主流 ANSYS 模块导出动画的通用方法：

‌1. ANSYS APDL（经典界面）‌

使用 APDL 命令可直接生成 AVI 或 GIF 动画：

‌常用命令‌：

ANTIME：基于时间步生成动画（适用于瞬态分析）。

ANMODE：用于模态分析动画。

ANCNTR：用于接触分析动画。

ANHARM：用于谐响应分析动画。

‌基本操作步骤‌：

进入后处理：/POST

设置显示选项（如背景色、变形放大等）。

调用动画命令，例如：


apdl

ANTIME, 15, 0.2,,, 2, 0, 5 ! 15帧，每帧0.2秒，时间范围0~5s

动画默认保存为 file.avi，也可用 /ANFILE 自定义命名：

apdl

/ANFILE, SAVE, my_animation, MP

‌高质量替代方案‌（推荐用于汇报）：

使用 /SEG 命令逐帧保存图像（PNG/JPEG），再用 Python 合成 GIF 或视频，避免空白边框和模糊问题 ‌‌

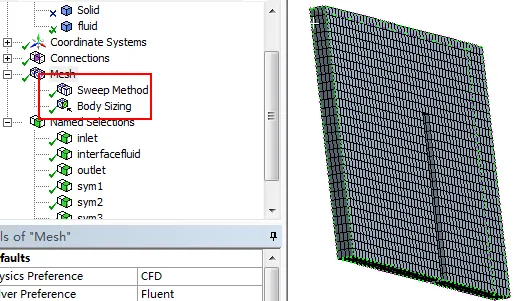

‌2. ANSYS Workbench（Mechanical）‌

Workbench 本身不直接支持导出动画，但可通过以下方式实现：

‌方法一：使用“Solution Animation”功能‌

完成后处理设置（如云图、变形等）。


在顶部菜单栏点击 ‌“Animation” → “Save Animation”‌。

选择格式（通常为 AVI），设置分辨率和帧率，保存即可 ‌‌

‌方法二：第三方工具录制‌

使用屏幕录制软件（如 OBS、Camtasia）或 Ulead GIF Animator 制作 GIF ‌‌

‌3. ANSYS Fluent‌

Fluent 支持直接导出动画视频：

操作路径：

‌Results → Animations → Solution Animation Playback‌

在 Playback 对话框中，选择 ‌Animation-1‌，将格式设为 ‌MPEG‌ 或 ‌AVI‌，点击 ‌Write‌ ‌‌


‌4. ANSYS Zemax（OpticStudio）‌

Zemax 主要用于光学设计，其动画功能侧重于光线追迹和模型旋转：

可通过 ‌实体模型视图‌ 设置颜色、透明度、视角。

使用 ‌“另存为”‌ 工具导出单帧图像（PNG/BMP/JPG）。

动画需通过外部工具（如视频编辑软件）将多帧图像合成 ‌‌

‌总结建议‌

若用于‌报告或演示‌，推荐使用 ‌APDL + Python 合成 GIF‌ 或 ‌Workbench 导出 AVI‌，质量较高 ‌‌

若需‌实时查看动画效果‌，Fluent 和 Zemax 内置播放器更便捷 ‌‌

注意：‌AVI 格式兼容性好‌，但文件较大；‌MP4/GIF 更轻量‌，适合分享。

如需具体模块的操作指南，可进一步说明使用的是 ANSYS APDL、Workbench 还是其他子模块。
