ansys提取应力曲线

在 ANSYS 中提取应力曲线，主要分为 ‌Workbench‌ 和 ‌APDL（经典 ANSYS）‌ 两种操作方式。根据当前主流使用场景和公开资料，以下是核心方法：

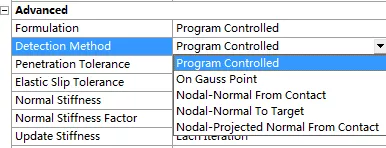

‌一、ANSYS Workbench 中提取应力曲线‌

适用于结构力学、瞬态、静力等分析类型。

‌1. 沿路径提取应力（如残余应力、沿焊缝分布）‌

在 ‌Model‌ 中，通过 ‌Construction Geometry → Path‌ 创建路径（可指定两点坐标或选择节点）。

在 ‌Solution‌ 中插入 ‌Stress‌ 或 ‌Equivalent Stress (von Mises)‌。

设置 ‌Scope Method = Path‌，并选择刚创建的路径。

右键结果 → ‌Export to File‌ 可导出数据（CSV/TXT），用于绘制曲线 ‌‌

‌2. 提取应力-时间曲线（瞬态分析）‌

在 ‌Solution‌ 中插入 ‌Stress‌ 结果。

在右侧 ‌Details‌ 面板中，将 ‌X-Axis‌ 设为 ‌Time‌，‌Y-Axis‌ 为 ‌Stress‌。

使用 ‌Chart‌ 工具直接生成曲线图，或通过 ‌Tabular Data‌ 复制数据到 Excel 手动绘图 ‌‌

‌3. 提取应力-应变曲线‌

插入 ‌Chart‌，设置：

‌X-Axis‌: 塑性应变（Plastic Strain）

‌Y-Axis‌: 等效应力（von Mises Stress）

调整坐标轴标签、范围后，可导出图像或数据 ‌‌

‌二、ANSYS APDL（经典界面）中提取应力曲线‌

适用于命令流控制或复杂后处理。

‌1. 沿路径提取应力‌

进入 ‌POST1‌：/POST

定义路径（连接两个节点）：PATH, myPath, 2, node1, node

设置路径点数（提高精度）：PDEF, myPath, S, EQV


绘制应力沿路径变化：PLPATH, myPath

打印数据：PRPATH, myPath ‌‌

‌2. 提取应力随时间变化（瞬态）‌

若结果未自动保存时间步数据，需在求解前设置：

apdl

TIME, t

NSUBST, 10 ! 设置子步数

KBC, 1 ! 阶梯载荷

在 POST1 中循环读取时间步：

apdl

*GET, maxStress, NODE, nodeID, S, EQV

并写入文件（结合 *VWRITE）‌‌


‌3. 自动化提取（推荐 Python 脚本）‌

使用 ansys-dpf-core 库可批量读取 .rst 文件，提取每个时间步的最大应力及对应坐标，并导出为 CSV ‌‌

‌三、注意事项‌

‌路径法‌：若路径上无节点，需通过全局坐标手动定义路径端点 ‌‌

‌数据精度‌：增加路径抽样点数可提高曲线真实性 ‌‌

‌坐标系‌：提取轴向/径向应力前，需建立柱坐标系并指定方向 ‌‌

如需具体操作示例，可参考以下资源：

ANSYS Workbench路径应力提取教程

APDL路径应力提取详解
