ansys边界条件设置

在 ANSYS 中设置边界条件，需根据具体分析类型（如结构静力学、热分析、流体动力学等）选择合适的约束或载荷类型。以下是主流模块中的关键操作要点：

‌一、ANSYS Workbench（结构/热分析）‌

适用于 ‌Static Structural‌、‌Thermal‌ 等模块。

‌常见边界条件类型‌：

‌固定约束（Fixed Support）‌：限制所有自由度（UX=UY=UZ=0）。

‌位移约束（Displacement）‌：可指定 UX、UY、UZ 方向的位移值。

‌载荷加载‌：

‌Force/Pressure‌：施加在面、边或点上。

‌Thermal Condition‌：用于指定温度值（热分析）。

‌Inertial Loads‌：如重力、旋转速度等。

‌操作步骤‌：

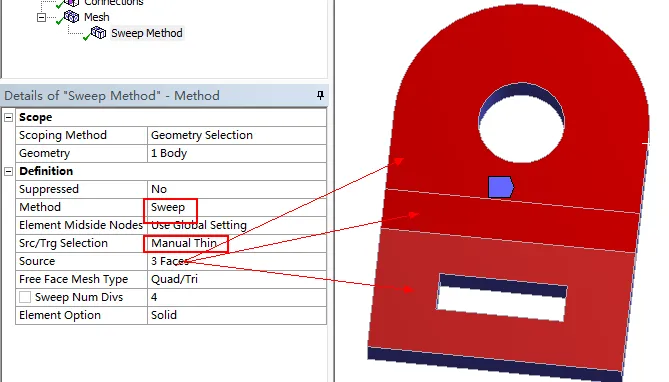

在 ‌Tree Outline‌ 中右键点击 ‌Supports‌ 或 ‌Loads‌。


选择对应边界条件类型（如 Fixed Support、Displacement 等）。

在图形窗口中选择几何实体（面、边、节点等）。

在 ‌Details View‌ 中输入参数（如位移值、力的大小、方向等）‌‌

⚠️ 注意：若使用外部导入模型（如从 Abaqus 导入），需确认网格是否可编辑，部分操作需通过 ‌Named Selection‌ 指定区域 ‌‌

‌二、ANSYS Fluent（流体分析）‌

适用于 CFD 模拟。

‌边界条件分类‌：

‌Inlet/Outlet‌：压力入口、速度入口、压力出口等。

‌Wall‌：无滑移、滑移、粗糙壁面等。

‌Symmetry / Periodic‌：对称或周期性边界 ‌‌

‌设置步骤‌：

进入 ‌Boundary Conditions‌ 面板（可通过项目树或菜单打开）。

在 ‌Zone List‌ 中选择目标区域。

在 ‌Type‌ 下拉菜单中选择边界类型（如 Pressure-Inlet）。

点击 ‌Edit‌ 设置具体参数（如总压、静压、温度等）‌‌

💡 ‌技巧‌：若仅知进出口静压，可通过表达式定义入口总压：

ptotal = P_static + 0.5 * ρ * V²，在 Fluent 中用自定义函数实现 ‌‌

‌三、ANSYS LS-DYNA（显式动力学）‌

适用于高速冲击、碰撞等非线性问题。


‌典型设置‌：

‌Rigid Body Constraint‌：固定地板或基础部件。

‌Initial Velocity‌：给刚体赋予初速度（如 Z 方向 5 m/s）‌‌

‌注意‌：刚体不支持对称边界条件，否则求解会报错 ‌‌

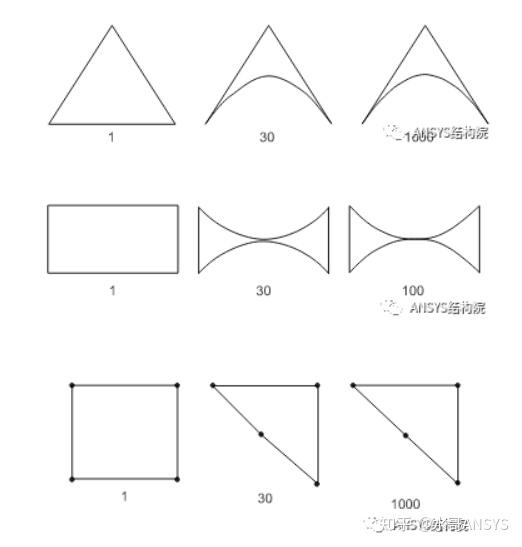

‌四、通用建议‌

‌检查约束充分性‌：避免模型出现刚体位移（欠约束）或过约束。

‌单位一致性‌：确保几何、材料、载荷单位统一。

‌验证结果‌：运行后查看位移、应力、速度等是否物理合理。

如需详细操作演示，可参考以下资源：

ANSYS Workbench 热力学边界条件设置 ‌‌

ANSYS FLUENT 边界条件详解 ‌‌
