在 ANSYS 中，“输入场边界条件”通常指在仿真建模过程中，为物理场（如结构位移、温度、流速、电磁势等）在模型边界上施加的约束或激励条件。根据 ANSYS 不同模块（如 Mechanical、Fluent、Maxwell）和分析类型（结构、热、流体、电磁），边界条件的类型和设置方式有所不同。
常见边界条件类型
Dirichlet 边界条件（位移型/指定值型）
指定边界上物理量的具体数值，例如固定位移、指定温度、指定电势或磁势。
结构分析：固定支撑、预设位移
电磁分析：指定磁位 φ = 0（如 Dirichlet BC）
流体分析：入口速度、壁面无滑移条件
Neumann 边界条件（载荷型/梯度型）
指定边界上物理量的法向导数，即通量或力，例如集中力、压力、热流密度、电流密度。
结构分析：施加力、压力、分布载荷
电磁分析：指定法向磁场强度（如 Neumann BC）
流体分析：压力出口、无粘滑移壁面
Cauchy / Robin 边界条件（混合型）
同时涉及物理量及其导数的线性组合，用于复杂耦合问题，如对流换热、阻抗边界等。
热分析：对流边界条件𝑞=ℎ(𝑇∞−𝑇)q=h(T∞
−T)
电磁分析：阻抗边界条件（IBC）
特殊边界条件（依场景而定）
对称边界条件：利用模型对称性减少计算量
周期边界条件：用于模拟重复结构（如晶格、涡轮叶片）
吸收/开放边界条件（ABC/OBC）：模拟无限域，避免反射
远场边界条件：用于天线、辐射等问题
ANSYS 各模块设置方法简要

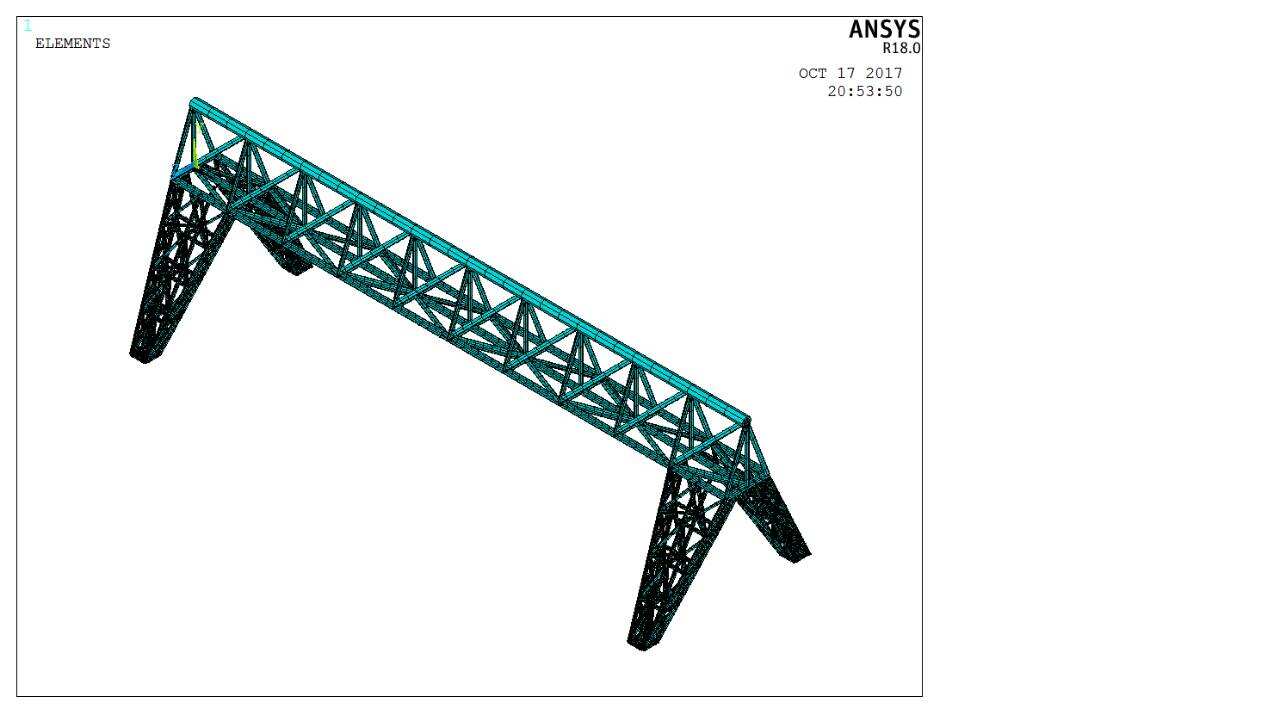

ANSYS Mechanical（结构分析）
进入 Static Structural 或 Transient Structural 模块
右键 Model → Insert → 选择边界类型（如 Fixed Support、Displacement、Force、Pressure）
在图形窗口选择几何面/边/点，设置参数（大小、方向、坐标系）
ANSYS Fluent（流体分析）
在 Boundary Conditions 面板中选择区域（如 inlet、outlet、wall）
设置类型（Velocity Inlet、Pressure Outlet、Wall 等）
输入速度、压力、温度、湍流参数等
若仅知静压，可通过表达式自动计算总压：𝑝
total=𝑝
static+0.𝜌𝑉
ptotal=p
static+0.5ρV
ANSYS Maxwell（电磁场）
选中边界面 → Boundary → Assign Boundary
选择类型：Dirichlet、Neumann、Symmetry、Far-Field、PEC 等
可通过脚本（Python）自动化设置，例如：python
oDesign.CreateDirichletBC(["NAME:DirichletBC", "Value:=", 0, "Objects:=", ["SelectedFace"]])
``` :ml-citation{ref="5" appearance="aggregated" data="citationList"}
ANSYS Mesh（网格生成）
边界条件通常在 Mechanical 或 Fluent 中定义，Mesh 主要负责几何与网格划分，但可标记边界区域供后续求解器使用
注意事项
导入模型需重新校验边界条件：外部导入（如 from Abaqus/LS-DYNA）的边界可能不兼容，需根据当前分析目标调整
边界条件必须与物理问题匹配：错误设置会导致求解失败或结果失真
结合对称性简化模型：若结构/载荷对称，可仅建模一半并施加对称边界
如需具体操作步骤，请说明使用的是 ANSYS Workbench 还是 APDL，以及分析类型（结构/热/流体/电磁）。
