ansys中如何设置对称边界

在 ANSYS 中设置对称边界，主要目的是利用模型的几何与载荷对称性，‌仅分析部分模型以减少计算量‌，同时保证结果准确性。根据当前主流版本（如 ANSYS 2026）及公开资料，操作方法如下：

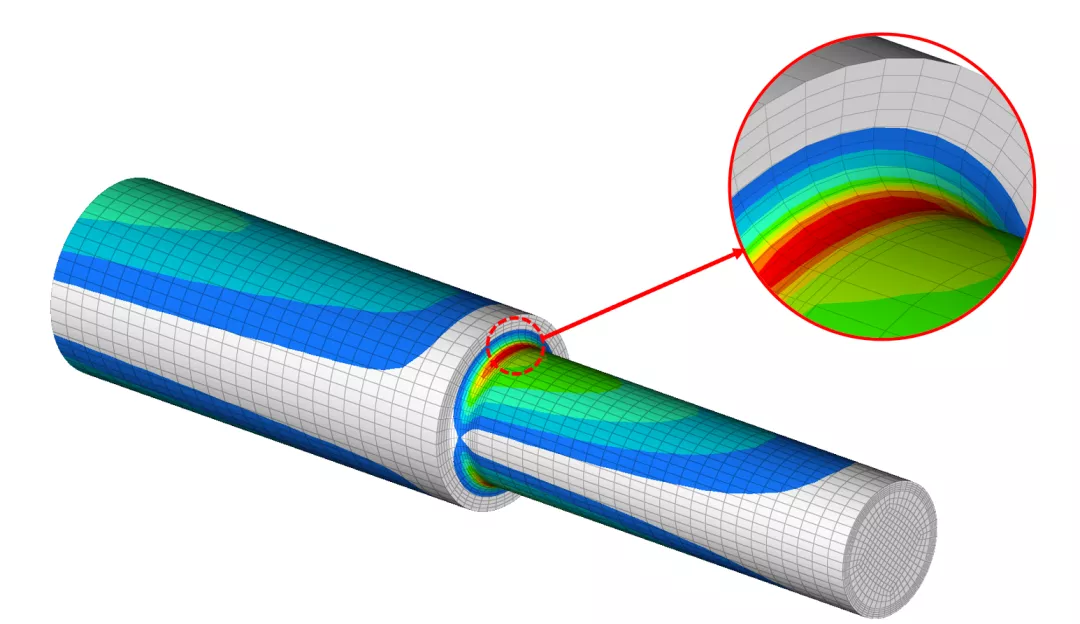

‌一、对称边界的基本原理‌

‌结构分析‌：对称面上法线方向位移为零（如 X 对称面约束 UX=0），切向位移自由。

‌热分析‌：对称面等价于绝热边界（热流 = 0）。

‌CFD（如 Fluent）‌：对称面表示流体不可穿越、流场镜像对称。

‌二、ANSYS Workbench Mechanical 中设置步骤‌

‌进入 Mechanical 界面‌

在 Workbench 项目中双击 ‌Model‌ 进入 Mechanical。

‌添加对称边界条件‌

在项目树顶部 ‌“Model”‌ 节点下，右键 → ‌Insert → Symmetry‌。

或通过顶部菜单栏：‌Model → Symmetry‌。

‌选择对称类型与面‌

在详细信息面板中，选择对称类型（如 ‌Symmetry Region‌）。

在图形窗口中‌选择对称面‌（需为平面几何面）。

系统自动识别对称法线方向（如 X、Y 或 Z 轴），并施加对应自由度约束。

‌结果扩展显示（可选）‌


若希望查看完整模型结果而非仅对称单元：

在 ‌Symmetry‌ 节点下，设置 ‌Repeat Count‌（重复次数，如 2）。

‌Type‌ 选择 ‌Cartesian‌（平移对称）或 ‌Polar‌（旋转对称）。

设置偏移量（如 ΔX = 1e-5 m）或角度（Δθ = 90°）。

勾选 ‌Display → Show → Visual Expansion‌ 查看完整模型‌‌

‌三、经典 ANSYS APDL 命令流方式‌

适用于非 Workbench 环境：

apdl

CM,_Y1,AREA ! 创建对称面组件

CMSEL,,SYM1 ! 选择对称面

D,ALL,UX,0 ! 约束法线方向位移（以X对称为例）

ALLSEL,ALL ! 恢复全模型选择

‌四、关键注意事项‌

‌必须确保‌：几何、材料、载荷、约束均关于对称面对称，否则结果失真‌‌


‌常见错误‌：

未约束法线方向自由度 → 刚体位移、求解失败。

错误约束切向自由度 → 人为引入应力集中‌‌

‌验证方法‌：

检查对称面法线位移是否 ≈

对比简化模型与全模型结果‌‌

‌五、适用场景‌

‌静力学、模态、瞬态动力学‌：支持对称边界‌‌

‌热分析‌：支持绝热对称边界‌‌

‌CFD（Fluent）‌：在边界条件类型中直接设为 ‌Symmetry‌ 即可‌‌

更多操作细节可参考官方文档或仿真平台教程，如仿真秀-对称边界设置指南。
