ansys正弦振动仿真边界条件施加

在 ANSYS 中进行正弦振动仿真（通常指‌谐响应分析‌）时，边界条件的施加需准确反映实际物理约束和载荷情况。根据最新公开资料（截至2026年），以下是关键要点：

‌一、边界条件类型与施加方法‌

‌固定约束（Fixed Support）‌

用于模拟底板安装孔或结构固定点，需‌完全限制所有自由度（UX=UY=UZ=0）‌。

示例：在 Workbench 的 Mechanical 模块中，右键点击几何体 → ‌Insert → Fixed Support‌，选择底板安装面 ‌‌

‌载荷类型选择‌

正弦振动仿真常用‌加速度载荷‌（如随机振动台激励）或‌力/位移载荷‌。

若施加‌加速度载荷‌（如 16g），其‌相位角默认为 0‌，无需额外设置 ‌‌

若施加‌力或位移载荷‌，可指定‌幅值、频率和相位角‌（多载荷时才需设相位）‌‌

‌单位统一与换算‌

加速度单位需统一：‌16g = 156800 mm/s²‌（取 g = 9.8 m/s²）‌‌

位移与加速度换算公式：𝑎max=𝜔

𝐴=(𝜋
𝑓)𝐴a

max​=ω



A=(2πf)

A其中 ( f ) 为频率（Hz），( A ) 为位移幅值（m 或 mm）‌‌

‌二、典型施加步骤（ANSYS Workbench）‌

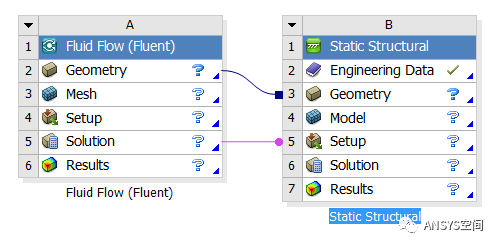

‌进入 Mechanical 模块‌：在项目 schematic 中双击 ‌Model‌。

‌添加固定约束‌：

右键 ‌Geometry‌ → ‌Insert → Fixed Support‌ → 选择底板安装孔或接触面 ‌‌

‌施加正弦载荷‌：

右键 ‌Model‌ → ‌Insert → Harmonic Response‌ → 设置频率范围（如 10–100 Hz）‌‌

右键 ‌Harmonic Response‌ → ‌Insert → Acceleration‌（或 Force/Displacement）→

指定‌幅值‌（如 156800 mm/s²）

选择‌方向‌（点击 “Click to change” 选择底板法向或坐标轴方向）‌‌

‌相位角‌：仅多载荷时设置，单载荷可忽略 ‌‌

‌检查坐标系一致性‌：确保几何导入后底板与全局坐标系对齐，避免方向错误 ‌‌

‌三、注意事项‌

‌必须使用约束模态‌（非自由模态），否则结果失真 ‌‌

‌载荷应在第一个求解间隔即施加‌，谐响应分析默认如此 ‌‌

‌验证合理性‌：求解前检查是否过约束（如固定过多自由度）或欠约束（模型漂移）‌‌

更多操作细节可参考：ANSYS Workbench 完全法进行正弦分析 ‌‌

或 仿真秀正弦分析详解 ‌‌
