ansys求解完怎么看零件合格不合格

在 ANSYS 求解完成后，判断“零件是否合格”需结合‌网格质量‌和‌求解结果‌两个维度综合评估。以下是关键步骤和判断依据：

‌一、网格质量检查（求解前/后均需验证）‌

即使求解完成，若网格质量不合格，结果可能不可靠。推荐使用 ‌Workbench‌ 中的以下方法：

‌打开 Mesh → Quality → Mesh Metric‌，选择以下核心指标：

‌Element Quality（单元质量）‌：平均值应 ‌> 0.7‌，关键区域建议 ‌> 0.8‌ ‌‌

‌Skewness（偏斜度）‌：理想值 ‌< 0.5‌（优秀），一般 ‌< 0.7‌ 可接受 ‌‌

‌Aspect Ratio（纵横比）‌：静力分析中应力集中区建议 ‌< 3‌，整体 ‌< 5‌ ‌‌


‌Jacobian Ratio（雅可比比值）‌：应 ‌> 0.6‌，避免负值（表示单元翻转）‌‌

‌可视化识别问题区域‌：

生成质量云图（如 PLNSOL,MQUAL 或 Workbench 中直接查看），‌红色区域‌代表低质量网格，需局部加密或优化 ‌‌

⚠️ 注意：网格质量检查应在 ‌求解前完成‌，但若已求解，仍可通过导入模型或重新打开 Mesh 检查 ‌‌

‌二、求解结果判断（零件是否“合格”）‌

“合格”通常指‌结构安全性‌或‌功能满足设计要求‌，需根据分析类型判断：

‌静力结构分析‌：


检查 ‌最大应力‌ 是否超过材料屈服强度（安全系数 ≥ 1.5~2.0）。

观察 ‌位移‌ 是否在允许变形范围内。

使用 ‌Stress‌ 或 ‌Equivalent Stress (von Mises)‌ 结果评估 ‌‌

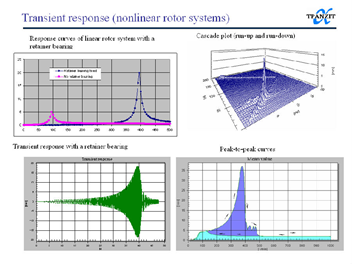

‌模态分析‌：

查看 ‌固有频率‌ 是否避开激励频率（防止共振）‌‌

‌热/流体分析‌：

检查 ‌温度梯度‌、‌热应力‌ 或 ‌速度/压力分布‌ 是否符合物理预期 ‌‌


‌三、推荐操作流程（Workbench）‌

在 ‌Project Schematic‌ 中双击 ‌Solution‌ 完成求解。

右键 ‌Solution‌ → ‌Insert‌ → 选择所需结果（如 Stress, Displacement）。

返回 ‌Mesh‌ → 在 ‌Quality‌ 下拉菜单中选择评估指标。

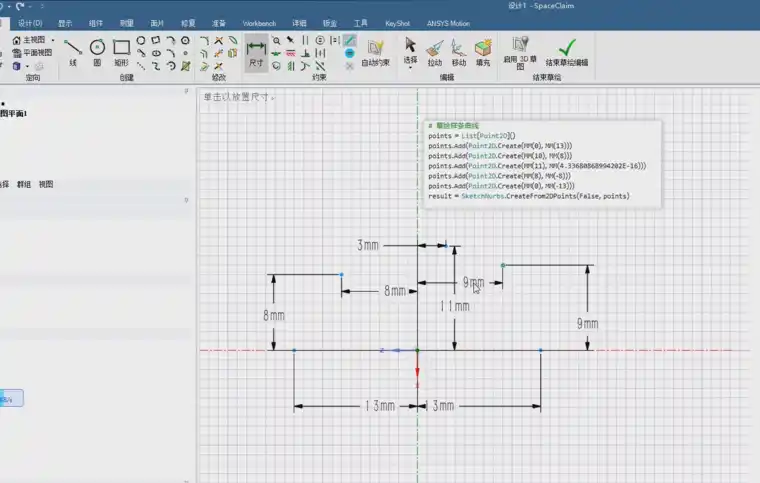

若发现低质量区域（如 Element Quality < 0.7），返回 ‌Geometry‌ 或 ‌Mesh‌ 进行局部细化。

重新求解并验证结果收敛性（如连续加密网格后结果变化 < 5%）‌‌

‌四、参考资料‌

‌‌

提供了详细的网格质量指标阈值与操作指南。

‌‌

介绍了后处理中结果提取与可视化方法。

如需进一步优化网格，可参考 ANSYS 官方文档 或仿真社区如 仿真科学网。
