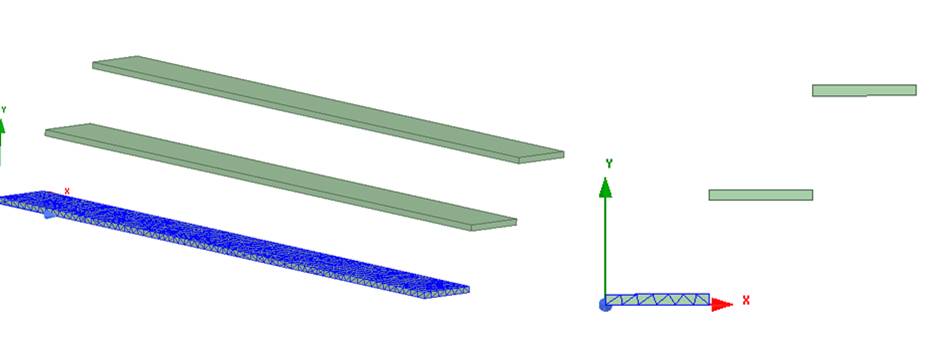

ansys压力容器分析怎么看是否合格

在 ANSYS 中对压力容器进行分析后，判断其是否合格需结合‌工程规范、材料性能与仿真结果‌综合评估。以下是关键判断依据和步骤：

‌一、核心判断标准‌

‌应力水平是否超过许用值‌

根据 ‌ASME VIII-2‌ 或 ‌GB/T 4732‌（中国分析设计标准），主要关注：

‌薄膜应力（Membrane Stress）‌

‌弯曲应力（Bending Stress）‌

‌总应力（Total Stress）‌

‌等效应力（SEQV / von Mises）‌

通常要求：‌最大等效应力 ≤ 材料屈服强度 / 安全系数‌（如 1.5 或更高）‌‌

‌变形是否在允许范围内‌

无明显塑性变形或过大位移（一般限制为容器直径的 0.1%~0.5%）‌‌


‌疲劳寿命是否满足要求‌（针对循环载荷）

使用 ‌热点应力法（Hot Spot Stress Method）‌ 提取焊趾处应力范围 Δσ_hs；

对照 ‌ASME VIII-2 疲劳曲线‌ 或 ‌FAT 等级‌，计算累积损伤 D ≤ 1.0 ‌‌

‌稳定性校核‌（防屈曲）

对薄壁容器，需校核临界屈曲压力是否高于工作压力 ‌‌

‌二、ANSYS 后处理关键操作‌

‌查看主应力与等效应力‌

路径：General Postproc → Plot Results → Contour Plot → Nodal Solu

重点关注 ‌S1（最大主应力）‌ 和 ‌SEQV（等效应力）‌ ‌‌

‌应力线性化（用于 ASME VIII-2 / GB/T 4732）‌


在关键区域（如开孔、接管）定义路径；

使用 Stress Linearization 功能分离薄膜+弯曲应力；

对比许用应力限值（如 1.5 × Sm，其中 Sm 为材料许用应力）‌‌

‌疲劳分析（若适用）‌

在 ANSYS Workbench 中使用 ‌Fatigue Tool‌；

输入材料 S-N 曲线（如 FAT 90 或 FAT 100）；

检查 ‌累积损伤系数‌ 是否 ≤ 1.0 ‌‌

‌可靠性分析（可选）‌

使用 ‌PDS 模块‌ 进行蒙特卡洛模拟，评估失效概率；

若 ‌可靠度 ≥ 95%‌（即失效概率 ≤ 5%），可视为合格 ‌‌


‌三、参考规范与标准‌

‌国内标准‌：

GB/T 4732《压力容器分析设计》（2024年版）‌‌

JB 4732《钢制压力容器—分析设计标准》‌‌

‌国际标准‌：

ASME Boiler and Pressure Vessel Code, Section VIII, Division 2 ‌‌

⚠️ 注意：‌仅看最大应力是否“小于屈服强度”是不够的‌。分析设计要求按规范进行‌应力分类与评定‌，否则可能误判安全性 ‌‌

‌四、快速自查清单‌

[ ] 最大等效应力 ≤ 材料屈服强度 / 安全系数

[ ] 应力线性化结果符合 ASME VIII-2 或 GB/T 4732 限值

[ ] 焊趾热点应力疲劳损伤 ≤ 1.0（如有焊缝）

[ ] 变形无局部突变或过大位移

[ ] 无屈曲失稳迹象（对薄壁结构）

如需进一步学习，可参考：ANSYS压力容器分析设计培训（含GB/T 4732） ‌‌
