ansys解完的零件不合格原因

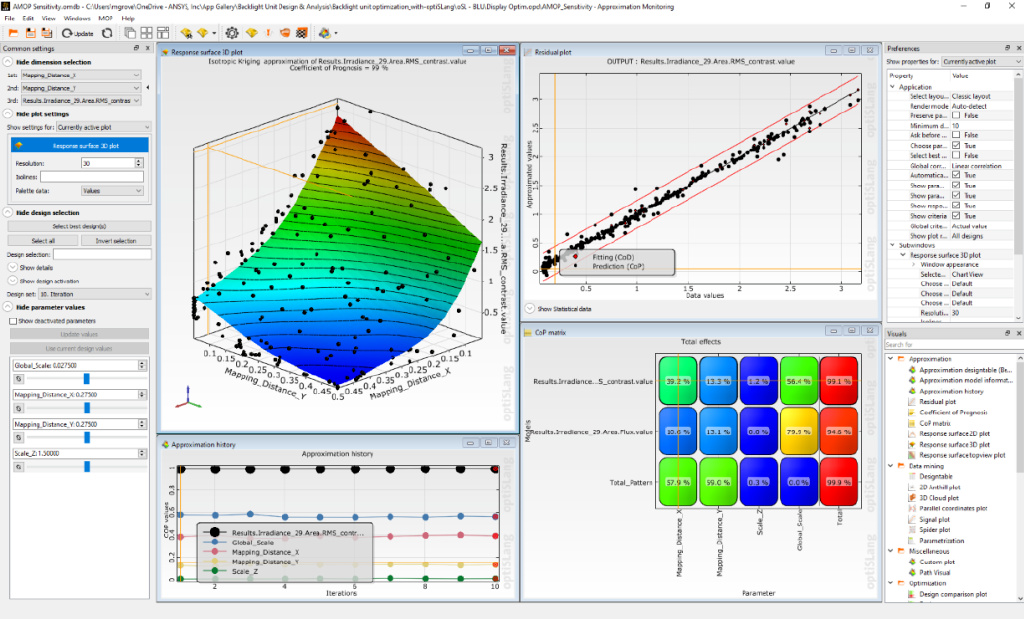

在 ANSYS 求解完成后，若零件结果判定为“不合格”，通常指仿真结果未满足设计目标（如应力超限、变形过大、不收敛、模态异常等）。结合当前公开资料和工程实践，‌常见原因可归纳为以下几类‌：

‌一、几何与网格问题‌

‌几何模型缺陷‌：存在间隙、重叠、小倒角或未闭合边界，导致网格生成失败或质量差 ‌‌

‌网格质量不佳‌：歪斜单元过多、长宽比不合理、雅可比行列式过小，影响求解精度 ‌‌

‌网格密度不足或过度‌：关键区域未加密，或全局网格过密导致计算资源耗尽 ‌‌

✅ ‌建议‌：使用 ANSYS 自带的几何修复工具（如 SpaceClaim 或 DesignModeler）清理模型；启用网格质量检查（Skewness、Orthogonality 等指标）；对高应力区域局部细化网格。

‌二、材料与物理设置错误‌


‌材料属性输入错误‌：如弹性模量、屈服强度、热导率等参数错误或单位不一致 ‌‌

‌边界条件不合理‌：约束过多（过约束）或不足，载荷方向、大小或分布不符合实际 ‌‌

‌接触设置不当‌：装配体中接触类型选择错误（如误用绑定接触代替摩擦接触），导致刚度矩阵奇异 ‌‌

✅ ‌建议‌：核对材料库中的参数是否匹配实际材料；验证边界条件是否反映真实工况；在装配体中合理定义接触对（如 Bonded、Frictional 等）。

‌三、求解设置与收敛问题‌

‌非线性分析未收敛‌：增量步过大、收敛准则过严或初始猜测不佳 ‌‌


‌模态或动力学分析异常‌：结果文件损坏或未正确加载模态数据 ‌‌

‌求解器类型选择错误‌：如静力学问题误用瞬态求解器，或线性问题未启用大变形选项 ‌‌

✅ ‌建议‌：对于非线性问题，减小初始增量步、启用自动时间步长；检查求解器输出日志（.out 文件）定位失败原因；必要时切换求解器类型（如直接求解器 vs 迭代求解器）。

‌四、后处理与结果解读错误‌

‌结果未正确加载‌：后处理中未激活应变、应力等数据，导致误判“无结果” ‌‌

‌极端值误导‌：单个畸形网格导致局部应力/温度异常（如“2876℃”），并非真实物理现象 ‌‌


‌单位系统不统一‌：输入参数混用 SI 与英制单位，导致结果数量级错误 ‌‌

✅ ‌建议‌：后处理前使用 set, last 命令加载最新结果；启用 Probe 工具检查邻近节点值；确保整个模型使用统一单位制（推荐 SI 单位）。

‌五、硬件或软件限制‌

‌内存不足‌：大型模型求解时耗尽 RAM，导致求解中断 ‌‌

‌软件版本或许可问题‌：旧版本存在已知 bug，或许可证失效影响功能调用 ‌‌

‌临时文件过多‌：ANYSYS 临时目录占用过多磁盘空间，影响运行稳定性 ‌‌

✅ ‌建议‌：关闭其他程序释放内存；清理 %TEMP% 目录下的 ANSYS 临时文件；升级至官方推荐稳定版本（如 ANSYS 2021 R2 或更新）‌‌

如需进一步诊断，可提供具体错误提示（如“Solution not converged”、“Result file corrupted”等）或分析类型（静力学、模态、热分析等），以便精准定位问题。
