ansys18与creo关联

要将 ‌ANSYS 18‌ 与 ‌Creo‌（如 Creo Parametric 4.0 或 5.0）成功关联，需通过配置实现双向联动，使在 Creo 中建模后可直接调用 ANSYS Workbench 进行仿真分析。根据公开资料，以下是关键步骤和注意事项：

‌一、基本前提‌

‌版本兼容性‌：ANSYS 18.0 支持 Creo Parametric 4.0 及更早版本；若使用 Creo 5.0，官方未明确支持，但可通过手动配置实现 ‌‌

‌安装顺序‌：建议先安装 Creo，再安装 ANSYS，确保注册表和环境变量正确配置 ‌‌

‌权限要求‌：所有操作需以‌管理员身份‌运行 CAD Configuration Manager 和文件编辑器 ‌‌

‌二、配置步骤‌

‌打开 CAD Configuration Manager‌

在 Windows 开始菜单中找到：

ANSYS 18.0 → CAD Configuration Manager 18.

‌右键 → 以管理员身份运行‌ ‌‌

‌配置 CAD 选项‌

在 CAD Selection 选项卡中：

勾选 ‌Creo Parametric‌

勾选 ‌Workbench Associative Interface‌（用于 Workbench 关联）‌‌

‌设置环境变量与路径‌

根据提示填写：

Creo 安装路径（如 D:\PTC\Creo4.0\Parametric）

Creo 启动文件路径（如 parametric.bat）‌‌

若路径含中文或空格，建议重命名为英文无空格路径，避免报错 ‌‌


‌完成配置‌

点击 ‌Configure‌，成功后显示 “Success” 字样 ‌‌

重启 Creo，顶部菜单栏应出现 ‌ANSYS‌ 选项卡 ‌‌

‌三、验证与使用‌

在 Creo 中创建并‌保存模型‌（必须保存到磁盘，不可调用内存模型）‌‌

点击 ANSYS 菜单中的 ‌Workbench‌ 或 ‌Geom‌，即可自动打开 ANSYS Workbench 并导入几何体 ‌‌

在 Workbench 中右键 ‌Geometry → Edit‌ 可更新模型 ‌‌

‌四、常见问题与解决‌


‌几何显示问号‌：确保每个零件在 Creo 中‌仅有一个实体主体‌，删除多余空特征 ‌‌

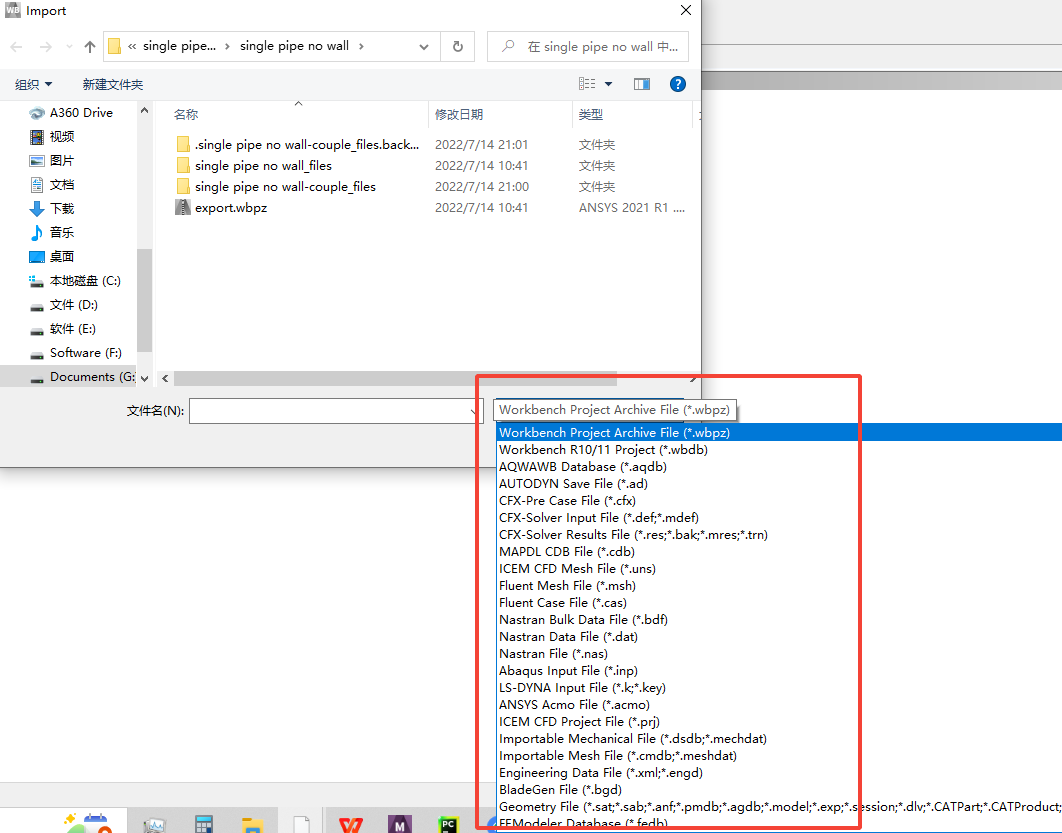

‌大型装配体丢失零件‌：使用中间格式（如 .stp）导入，或更新几何结构（右键 → “Update Geometry from Source”）‌‌

‌版本不兼容（如 Creo 5.0 + ANSYS 18.0）‌：可采用“万能关联法”修改配置文件 ‌‌

修改 WBPlugInPE.dat，更新 ANSYS 安装路径；

在 Creo 的 config.pro 文件末尾添加：

PROTKDAT D:\Program Files\ANSYS Inc\v180\aisol\CADIntegration\ProE\ProEPages\config\WBPlugInPE.dat ‌‌

‌五、参考资料‌

Creo与ANSYS关联配置教程 ‌‌

Creo与ANSYS万能关联方法（CSDN） ‌‌

知乎：Creo关联Ansys几何显示问号 ‌‌

ANSYS与Creo万能关联方法（豆丁网） ‌‌

⚠️ 注意：操作前建议备份 config.pro 和 ANSYS 配置文件，防止误改导致软件异常。
