ansys网格多少个怎么看

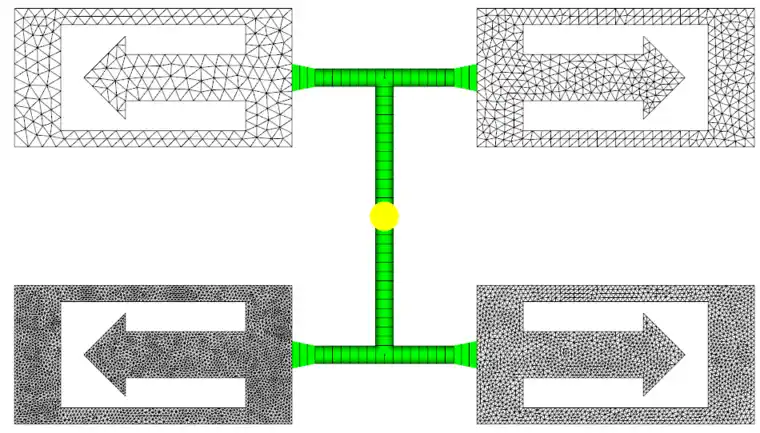

在 ANSYS 中查看网格数量（即‌节点数‌和‌单元数‌），根据所使用的模块（如 ‌ANSYS Workbench/Meshing‌ 或 ‌ANSYS Classic‌）操作方式略有不同。以下是主流方法：

‌1. ANSYS Workbench / Meshing 环境‌

这是目前最常用的界面，查看网格数量非常直观：

在 ‌Model 树‌中点击 ‌Mesh‌（网格）节点。

在右侧 ‌Details of “Mesh”‌ 面板中，展开 ‌Statistics‌（统计）部分。

可直接看到：

‌Nodes‌：节点总数

‌Elements‌：单元总数

此外，还可通过 ‌Mesh Metric‌ 查看网格质量指标（如 Skewness、Orthogonal 等）‌‌


‌2. ANSYS Classic（APDL）环境‌

若使用命令流或经典界面，可通过以下两种方式：

‌GUI 操作‌：

菜单栏选择 ‌List → Status → Global Status‌。

在弹出窗口中查找：

‌Number Defined‌（定义的总节点/单元数）

‌Largest Number‌（最大节点/单元编号）

‌Number Selected‌（当前选中的数量）‌‌

‌命令流方式‌：

apdl


*get,nodecount,node,,count ! 获取节点总数

*get,elemcount,elem,,count ! 获取单元总数

结果将在 ‌Output Window‌ 中显示 ‌‌

‌3. ANSYS Fluent 中查看导入网格信息‌

若已在 Fluent 中加载网格（如从 ICEM 或 Meshing 导出）：

进入 ‌Problem Setup → General → Mesh → Report Quality‌。

在 ‌Mesh Information‌ 或 ‌Statistics‌ 部分可查看网格数量和质量报告 ‌‌

⚠️ 注意：不同 ANSYS 模块（如 Mechanical、Fluent、ICEM）界面略有差异，但核心统计逻辑一致。推荐优先使用 ‌Workbench/Meshing 的 Statistics 面板‌，因其最直观且实时更新。
