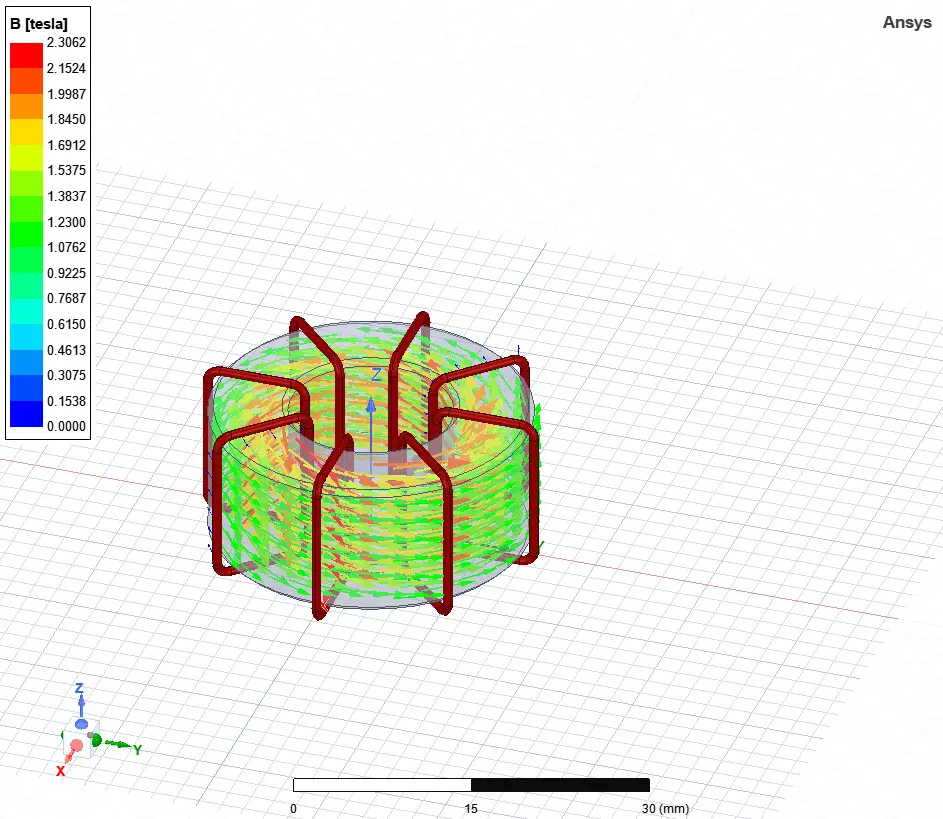

ansys网格里面怎么看剖面

在 ANSYS 中查看网格剖面，主要通过 ‌剖切平面（Cut Plane）‌ 或 ‌工作平面（Workplane）‌ 实现。根据当前主流的 ANSYS Workbench 和 Fluent/ICEM 等模块，操作方式如下：

‌ANSYS Workbench 中查看网格剖面‌

‌生成剖切面‌

在 ‌Mechanical‌ 或 ‌Meshing‌ 界面中，点击顶部工具栏右侧的 ‌“Manage”‌ 按钮。

选择 ‌“Section”‌（剖面）工具。

在图形窗口中绘制一条剖切线，软件将自动生成剖切面，显示内部网格结构 ‌‌

‌控制剖面显示方式‌

在弹出的 ‌“Section” 面板‌ 中：

勾选 ‌“Display Entire Elements”‌ 可避免单元被切割，仅显示完全位于剖切面一侧的完整网格单元 ‌‌

可调整多个剖切面的 ‌透明度、开关状态‌，并通过拖动法线方向上的蓝色控制点动态移动剖切位置 ‌‌

‌结合网格质量评估‌


剖面可用于检查关键区域（如应力集中处）的 ‌网格密度与单元形状‌。

建议配合 ‌“Mesh Quality”‌ 工具（如偏角、雅可比比值等）综合判断网格质量 ‌‌

‌ANSYS ICEM / Fluent 中查看体网格剖面‌

进入 ‌Mesh → Cut Plane → Manage Cut Plane‌。

在 ‌Methods‌ 中选择 ‌“By Coefficient”‌，输入平面方程系数（如 Ax + By + Cz + D = 0）。

例如：设 B=1, Fraction Value=0.5 可切出 Y 轴中面 ‌‌

勾选要观察的 ‌Volumes‌，即可显示剖面上的体网格 ‌‌

‌经典 ANSYS (APDL) 中查看切片/剖面‌

使用 ‌工作平面偏移‌ 定义剖切位置：

WPoffs,,,-99 将工作平面移至 Z = -99 处 ‌‌

在 ‌PlotCtrls → Style → Hidden Line Options‌ 中：

设置 ‌Type of Plot = Section‌，‌Cutting Plane = Working Plane‌ ‌‌

生成的切片图仅显示当前工作平面截面上的结果（如应力云图）‌‌

⚠️ 注意：Workbench 中的 ‌剖面图（Section）‌ 会保留模型一部分并显示内部；而经典 ANSYS 的 ‌切片图（Section）‌ 通常只显示单一截面 ‌‌

如需进一步操作，可参考官方教程或以下资源：

ANSYS Workbench剖面操作视频（腾讯云）

ANSYS ICEM体网格剖面示例（CSDN）
