在 ANSYS（尤其是 Workbench 环境）中切割实体是几何建模中的常见操作，常用于赋予不同材料、划分局部网格或模拟接触/切割过程。以下是基于公开资料整理的切割实体的关键方法与实例：一、主要切割方式
DesignModeler（DM）中使用“切割”功能
通过“切割”命令（Cut Tool）利用面、平面或体对实体进行分割。
操作路径：选择目标体 → 插入 → 切割 → 选择切割工具（如平面、面等）→ 应用。
注意：若使用“Add Material”操作生成几何，切割功能不可用；需使用 “Add Frozen” 以保留独立实体
布尔运算（Boolean Operations）
在经典 ANSYS 或 DM 中，可通过“切割”实现布尔差集操作，用一个体去切割另一个体
工作平面辅助切割（WPCSYS 命令）
适用于复杂定向切割，如复合材料机翼蜂窝结构，可结合坐标系偏移与旋转实现高精度切割
LS-DYNA 模块中的动态切割（适用于仿真切削过程）
使用 LS-DYNA 模块 模拟刀具旋转或平动切割，需设置：刀具与工件材料属性；
接触类型（如侵蚀接触）；
远程位移或速度控制刀具运动；
刚体转动中心调整（如需）
二、典型实例操作步骤

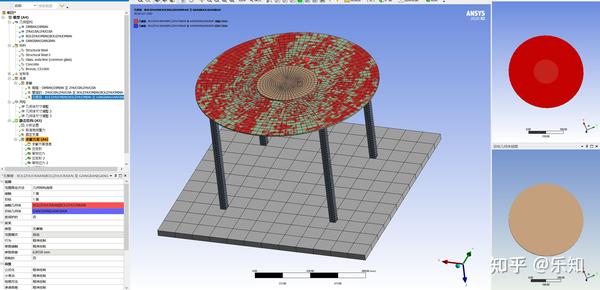

实例1：静态切割 + 赋予不同材料
在 DesignModeler 中创建两个相连体；
确保建模时使用 “Add Frozen” 操作，使两体保持独立
使用 “切割”工具（如平面）分割目标体；
在 Engineering Data 中分别为各部分指定不同材料；
划分网格时，可对不同区域设置不同尺寸
实例2：LS-DYNA 动态圆锯切割
适用场景：金属、土壤、复合材料等动态切削仿真；
关键设置
几何模型导入（支持 SolidWorks、UG 等格式）；
材料定义：刀具用高速钢，工件需定义失效参数（如塑性损伤）；
接触设置：改为 “Erosion” 或 “Frictional”，非默认绑定；
网格加密：接触区域网格尺寸建议 ≤2 mm；
刀具运动：通过 Remote Displacement 或 Initial Velocity 控制；
单位系统：确保右下角单位一致（如 SI 或 mm）；
求解时间：通常设为 0.005 秒以内。
三、实用技巧与注意事项
避免中文路径：工作目录和文件名应仅含英文与数字，防止兼容性问题
网格类型匹配：静态分析常用二阶单元，LS-DYNA 推荐一阶单元，建议直接在 DYNA 模块中划分网格
大变形显示失真：LS-DYNA 结果后处理动画可能出现形变失真，属显示问题，非计算错误
复杂截面切割建议：圆柱 → 中心正方形 + 四角放射线切割；
L 型 → 等边分割；
圆环 → 井字切割
四、学习资源推荐
零基础 ANSYS 实体单元静力学教程（含 DM 分割与材料赋予）
ANSYS Workbench LS-DYNA 圆锯切割案例（含模型与视频）
CSDN：Workbench 高级切割与网格划分技巧
如需具体操作演示，建议优先参考带视频的案例（如
），更直观易学。
