ansys批量线切割面

在 ANSYS 中进行‌批量线切割面‌的操作，主要取决于所使用的模块（经典 ANSYS 或 ANSYS Workbench），以下是基于公开资料整理的主流方法：

‌1. ANSYS Workbench（DesignModeler）中批量切割面‌

在 ‌DesignModeler‌ 中，若需用多条线对多个面进行批量切割，可采用以下策略：

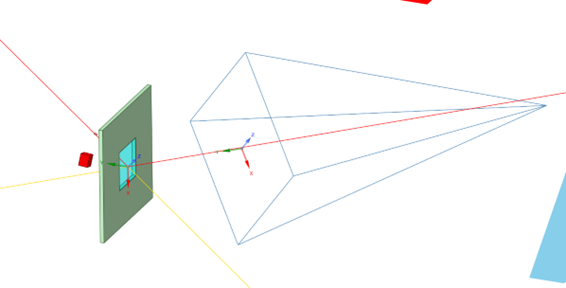

‌使用“Split Face by Line”功能‌：

选择目标面（可多选）。

在工具栏中选择 ‌Split Face by Line‌。

选择用于切割的线（支持多线选择）。

执行操作后，每个被线穿过的面将被分割为多个独立面。

‌批量处理技巧（适用于大量面）‌：

利用 ‌Named Selections‌ 创建面和线的选择集。

通过 ‌APDL 命令‌ 或 ‌Python 脚本‌ 实现自动化切割（适用于高级用户）‌‌


⚠️ 注意：DesignModeler 的图形界面默认不支持“一次选择多条线同时切割多个面”，但可通过 ‌Pattern、Array 或复制几何‌ 结合切割操作间接实现批量效果 ‌‌

‌2. 经典 ANSYS 中使用布尔运算切割‌

在 ‌APDL（ANSYS Parametric Design Language）‌ 中，可通过以下命令实现线切割面：

‌ASBL 命令‌：用于用线（Line）分割面（Area）‌‌

语法示例：ASBL, area_list, line_list

示例：ASBL, ALL, ALL 表示用所有线切割所有面。

‌工作平面辅助切割‌：

可通过 ‌WPCSYS‌ 和 ‌VSBW/ASBW/LSBW‌ 等命令，利用工作平面作为切割工具对体、面、线进行分割 ‌‌

‌3. 批量操作建议‌


‌推荐流程‌：

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中预处理几何，确保线与面正确相交。

使用 ‌Named Selections‌ 标记需切割的面和切割线。

若数量庞大，考虑编写 ‌APDL 脚本‌ 或使用 ‌ACT Extension‌ 自动化 ‌‌

‌限制提醒‌：

DesignModeler 的图形界面不支持直接“多线批量切割多面”，需逐个操作或借助脚本 ‌‌

线必须与面‌真实相交‌，否则无法成功切割 ‌‌

如需进一步自动化，可参考 CSDN 博客提供的 Python 脚本示例 ‌‌
