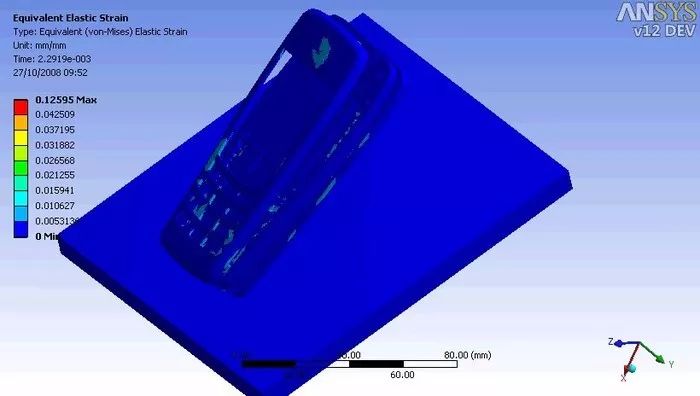

ansys如何切割实体

在 ANSYS 中切割实体的方法，根据所使用的模块（经典 ANSYS 或 ANSYS Workbench）有所不同。以下是主流操作方式的总结：

‌一、ANSYS Workbench 中切割实体‌

Workbench 基于 DesignModeler（DM）进行几何操作，推荐以下方法：

‌使用“切割”功能（推荐）‌

在 ‌DesignModeler‌ 中选中要切割的实体。

在顶部菜单栏点击 ‌“Create” → “Plane”‌ 创建一个切割平面（如从已有面、坐标平面或自定义三点生成）。

选中实体后，点击 ‌“Create” → “Slice”‌ 或使用 ‌“Extrude” 操作配合“Cut Material”‌。

在详细信息面板中设置：

‌Geometry‌：选择要切割的体。

‌Operation‌：选择 ‌“Cut Material”‌。

‌Tool‌：选择刚才创建的切割平面或草图轮廓。

点击 ‌“Generate”‌ 完成切割 ‌‌


‌关键前提：使用 “Add Frozen” 操作‌

若通过拉伸（Extrude）生成多个体并希望保留独立性以便后续切割或赋予不同材料，必须将 ‌Operation 设置为 “Add Frozen”‌，而非 “Add Material”（后者会自动融合为一个体）‌‌

‌二、经典 ANSYS（APDL）中切割实体‌

在命令行或命令流中，主要使用布尔运算命令：

‌VSBA 命令‌：用面切割体

语法：VSBA, nv, na

nv：目标体编号

na：用作切割工具的面编号 ‌‌

‌VSBW 命令‌：用工作平面切割体

语法：VSBW, nv

需先激活并定位工作平面至期望切割位置 ‌‌

‌操作步骤‌：


创建一个面（如通过拉伸线生成切割面）。

使用 VSBA 或 VSBW 执行切割。

切割后原体被分割为多个独立体 ‌‌

‌三、通用注意事项‌

‌Glue（粘接） vs Add（加运算）‌：

Glue 仅在边界共享节点，‌不融合体‌，仍可单独切割或赋予不同材料。

Add 会‌合并为单一实体‌，若需再分离，必须使用切割命令（如 VSBA/VSBW）‌‌

‌切割后建议执行编号压缩‌：

使用 NUMCMP, ALL 命令清理冗余编号，便于后处理 ‌‌

如需详细操作演示，可参考 ANSYS 官方帮助文档，搜索关键词 ‌“VSBA”‌、‌“Slice”‌ 或 ‌“Cut Body”‌。
