ansys初学者实例

以下是适合 ‌ANSYS初学者‌ 的典型仿真实例，结合当前（2026年）最新公开资料整理，涵盖结构、热、流体等常见领域，均基于 ‌ANSYS Workbench‌ 平台，操作直观、学习曲线平缓。

‌一、结构静力学类（最推荐入门）‌

‌方管悬臂梁静强度分析‌

‌模型‌：Q235钢材，长300mm，一端固定，另一端施加1t重力（等效为10000N集中力）

‌关键步骤‌：

在DesignModeler中创建截面为60mm×40mm的方管

添加Fixed Support（固定约束）于一端

在另一端施加Y方向-10000N的集中力


生成默认网格，求解后查看等效应力与总变形

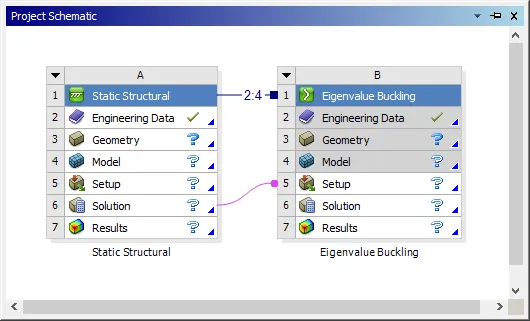

‌适用场景‌：掌握Workbench基本流程（几何→材料→网格→载荷→求解→后处理）‌‌

‌不锈钢薄板受均布压力‌

‌模型‌：320mm×50mm×20mm不锈钢板，一端固定，另一面施加0.2MPa均布压力

‌亮点‌：学习如何导入外部几何、分配材料、施加面载荷及查看应力/应变云图‌‌

‌二、瞬态动力学类（理解时间依赖响应）‌

‌悬臂梁瞬态响应分析‌

‌问题‌：对比静载荷与动载荷引起的变形差异，观察固有频率影响


‌设置‌：创建200mm长梁，施加随时间变化的载荷，使用Transient Structural模块求解位移-时间曲线‌‌

‌热源瞬态散热模拟（结合Icepak）‌

‌模型‌：散热器+4个面热源，每个热源功率随时间变化（峰值100W）

‌输出‌：温度云图动画、节点温度随时间变化曲线，适合理解瞬态热-流耦合‌‌

‌三、多物理场与高级入门（进阶选择）‌

‌光盘高速旋转应力分析‌

‌模型‌：外径120mm、内孔15mm的聚碳酸酯光盘，以10000r/min旋转

‌重点‌：使用环向载荷（centrifugal force），计算离心应力分布‌‌


‌螺栓预紧力分析‌

‌典型问题‌：模拟螺栓拧紧过程中的接触与预紧载荷，评估连接件应力‌‌

‌四、学习资源推荐‌

‌视频教程‌：

ANSYS实例教程：从入门到精通（B站）（含竹叶罐压力分析等实操）‌‌

ANSYS WB零基础入门案例合集（CSDN）‌‌

‌文档资料‌：

40个ANSYS仿真案例（CSDN专栏）覆盖静力学、接触、模态、LS-DYNA等‌‌

ANSYS入门实例50页PPT（人人文库）含支架、光盘、齿轮等经典例题‌‌

💡 ‌建议路径‌：先完成 ‌方管悬臂梁‌ 或 ‌薄板受压‌ 案例，掌握Workbench基本流程后，再尝试瞬态或接触分析。避免直接从命令流（APDL）入手，优先使用图形化界面降低门槛。
