ansys怎么分割实体

在 ANSYS 中分割实体，主要取决于所使用的模块（如 ‌DesignModeler (DM)‌ 或 ‌Workbench‌），以下是几种常用方法：

‌1. 在 ANSYS DesignModeler (DM) 中分割实体‌

‌使用“Slice”工具‌：

选中要分割的实体。

点击顶部菜单栏 ‌“Tools” → “Slice”‌。

选择切割平面（如 XY、YZ、ZX 平面，或自定义平面/面）。

点击 ‌“Generate”‌ 完成分割 ‌‌

‌使用“Create Body” + “Boolean”操作‌：

若需用一个几何体去切割另一个，可先创建切割工具（如块、圆柱等）。


使用 ‌“Form New Part”‌ 确保两个体属于同一部件。

通过 ‌“Subtract”‌ 或 ‌“Split”‌ 命令进行布尔分割 ‌‌

‌2. 在 ANSYS Workbench 中分割实体‌

‌关键前提：设置正确的 Operation 参数‌

若通过 ‌Extrude‌ 创建多个体，需将 ‌Operation 设置为 “Add Frozen”‌，否则系统会自动合并为一个体，无法赋予不同材料或独立分割 ‌‌

“Add Material”：自动合并，不可分割；

“Add Frozen”：保持独立，可分别赋予材料并分割 ‌‌

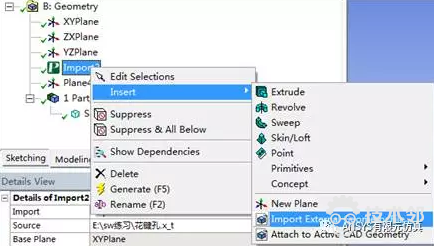

‌使用“Split”功能‌：

在 ‌Geometry‌ 中选中实体。

右键 → ‌Insert → Split‌。

选择切割方式（如 Plane、Face、Edge 等）。

指定切割工具后点击 ‌“Apply”‌ ‌‌

‌3. 使用命令（适用于经典 ANSYS 或需要精确控制时）‌

‌VSBA‌：用面切割体。

‌VSBW‌：用工作平面切割体。

这些命令可在 ‌ANSYS Mechanical APDL‌ 中输入，也可在 Help 中查找对应 GUI 操作路径 ‌‌

‌4. 注意事项‌

分割后的实体若需分别赋予不同材料，必须确保它们是‌独立的 Body‌（非 Formed Part）。

若已合并，可尝试用 ‌“Delete Face” + “Patch”‌ 或重新建模实现分离 ‌‌

对于复杂模型，建议在 ‌SolidWorks 或 SpaceClaim‌ 中完成预分割，再导入 Workbench ‌‌
