ANSYS 分析实例广泛分布于结构静力学、动力学及多物理场耦合等领域，典型应用包括悬臂梁静强度分析、齿轮模态分析及建筑钢结构有限元分析等。用户可参考 ANSYS 官方博客（https://www.ansys.com/zh-cn/blog/3-structural-analysis-examples-engineers）获取行业前沿案例 。
典型结构分析实例与应用场景
ANSYS 提供了从基础教学到复杂工程问题的多种分析实例，涵盖 Mechanical APDL（经典版）与 Workbench 协同仿真环境 。
百科
静力学分析实例
方管悬臂梁静强度分析：针对典型悬臂梁结构（如钢材 Q235），评估其在承受重力载荷下的刚度与强度。案例显示，通过 Workbench 进行几何建模、网格划分及边界条件设置后，可计算得到最大变形量与等效应力，若最大应力超过材料屈服强度（如 375MPa > 235MPa），则表明结构发生塑性变形 。
二维单元平面问题：对于处于二向应力状态的模型（如薄板、水坝），可简化为二维平面模型以减少计算量。在 Workbench 中需设置 Analysis Type 为 2D，并根据实际情况选择平面应力（Plane Stress）、平面应变（Plane Strain）或轴对称（Axisymmetric）模式 。
建筑钢结构分析：涉及楼梯段、转接平台等复杂结构，需定义梁单元（BEAM188）、杆单元（LINK8）及板壳单元（SHELL63），并考虑地震载荷与重力加速度的组合影响 。
动力学与模态分析实例
齿轮模态分析：用于确定齿轮结构的振动特性及固有频率。分析过程包括建立齿轮几何模型、定义材料参数（如弹性模量 220GPa、密度 7800kg/m³）、划分网格及施加零位移约束。结果可展示特定频率下的变形形状与相对位移等值线 。
非线性动力学：针对经历严重材料变形或失效的系统（如汽车碰撞），可使用 LS-DYNA 求解器进行显式时间积分分析，支持流固耦合、电磁及热传递等多物理场功能 。
高级材料与行业应用实例
增材制造仿真：在自行车车架等零件的增材制造中，利用 Ansys Additive Print 预测内部应力与变形，优化设计以补偿打印过程中的畸变，减少开发时间 。
钢筋混凝土结构：在跨海桥桥墩等结构中，通过微平面材料模型定义混凝土非线性特性，并使用 REINF264 单元模拟加强筋，探究加强筋对结构变形的影响 。
海洋工程吸力桩：利用有限元分析与地质力学库模拟吸力桩入土过程，替代传统的径向弹簧模拟方法，显著节省材料成本并保证锚固稳定性 。
通用分析流程与关键设置
无论何种实例，ANSYS 分析通常遵循前处理、求解与后处理的标准流程，不同版本在操作方式上有所差异。
前处理阶段
几何建模：可在 Workbench 的 DesignModeler 中绘制草图并拉伸生成 3D 实体，或直接导入外部 CAD 模型 。
材料属性定义：需输入弹性模量、泊松比、密度等参数。对于非线性材料（如混凝土），需通过命令流或专用模型定义应力 - 应变法则及损伤参数 。
网格划分：根据模型复杂度选择单元类型（如四面体、六面体），并在关键区域（如应力集中处）进行网格细化，确保厚度方向至少有 2 层单元 。
求解与边界条件
载荷施加：包括力、压力、加速度及温度载荷等。例如在悬臂梁端部施加 1t 重力，或在圆管内壁施加 10MPa 压强 。
约束设置：需合理限制自由度，如固定桥墩底部或施加对称边界条件。在模态分析中，典型的荷载是零位移约束 。
求解器选择：静力学分析通常使用直接求解器或迭代求解器；动力学分析需选择模态提取方法（如 Reduced 法）并设置主自由度 。
后处理与结果评估
结果查看：可显示总变形、等效应力（Von-Mises）、应变能等云图，或通过图表、曲线形式输出数据 。
安全性评估：对比最大应力与材料屈服强度，计算安全系数。若安全系数较低（如 1.23），需优化设计以避免断裂 。
数据扩展：模态分析结果需扩展振型以便在 POST1 后处理器中观察固有频率及应力分布 。
经典版与 Workbench 版本差异
ANSYS 软件主要存在经典版（Mechanical APDL）与 Workbench 版两种操作环境，用户可根据需求选择 。
百科

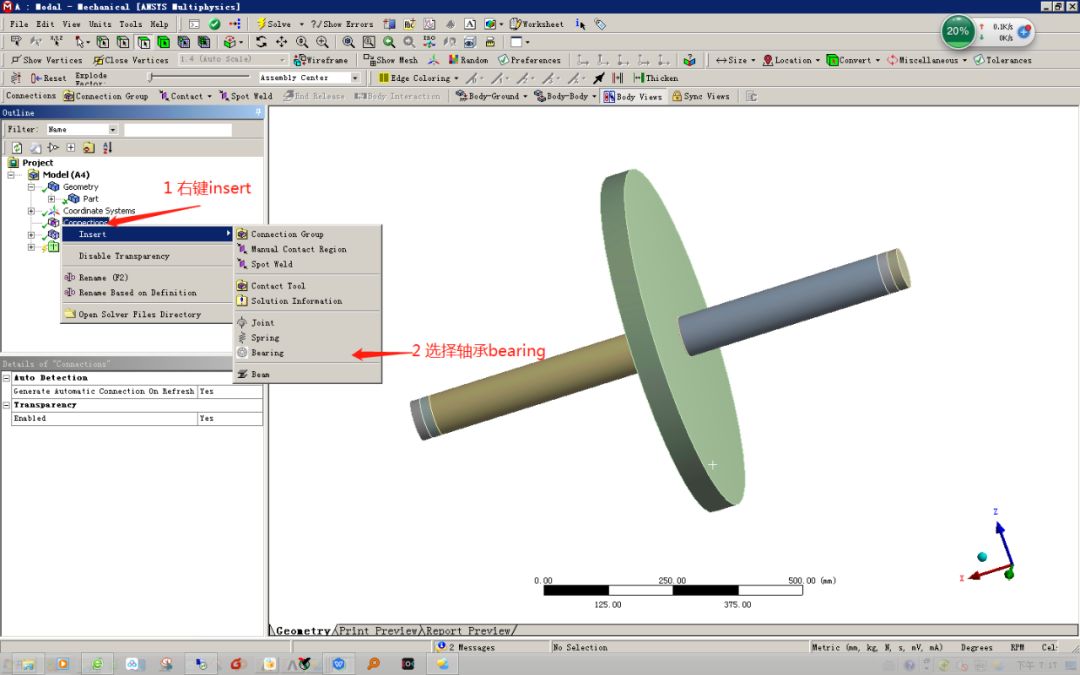

操作方式：经典版主要依赖命令流（APDL）进行交互式操作，适合参数化建模与批处理，如设置工作文件名、选择单元类型等步骤需通过菜单或命令完成 。Workbench 版提供图形化协同仿真环境，支持拖拽式项目流程管理，集成性更强，适合多物理场耦合分析 。
百科
功能侧重：经典版在处理某些特定非线性问题及底层控制上具有优势；Workbench 则在几何处理、网格自动化及与现代 CAD 软件接口方面更为便捷，支持二维单元行为设置及高级材料模型定义 。
实例选择：初学者可从 Workbench 的悬臂梁、二维平面问题入手；高级用户或特定行业（如建筑钢结构）可参考经典版的命令流实例以深入理解单元属性与实常数设置 。
