ansys几何非线性实例

以下是基于公开资料整理的 ‌ANSYS 几何非线性分析实例‌，涵盖典型应用场景、关键设置步骤及资源获取方式：

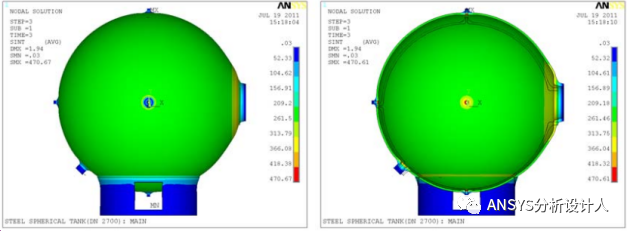

‌典型几何非线性实例类型‌

‌橡胶压缩‌：考虑大变形、不可压缩性与接触非线性，常用于密封件分析 ‌‌

‌拱形结构大变形‌：模拟薄壳或曲面结构在载荷下的大位移响应 ‌‌

‌碟簧变刚度特性‌：通过开启大变形选项，捕捉其非线性力-位移关系 ‌‌

‌梁/板屈曲与后屈曲‌：结合初始缺陷进行非线性屈曲分析 ‌‌

‌钢条弯曲/塑性成形‌：应变可达25%上面，需启用大应变效应 ‌‌

‌关键设置步骤（以Workbench为例）‌

‌激活几何非线性‌

在 Analysis Settings 中将 ‌Large Deflection‌ 设为 ‌On‌ ‌‌

‌材料模型选择‌

橡胶类：采用 ‌Mooney-Rivlin‌ 或 ‌Yeoh‌ 超弹性模型 ‌‌

金属大变形：启用弹塑性模型，输入真实应力-应变曲线 ‌‌

‌网格优化‌

使用 ‌高阶单元‌（如 SOLID186、SHELL181）减少畸变 ‌‌

对大应变问题，设置 ‌Shape Checking = Aggressive Mechanical‌ ‌‌

‌接触与边界条件‌


定义 ‌目标面（Target）‌ 与 ‌接触面（Contact）‌，推荐使用增强拉格朗日算法 ‌‌

固定约束与位移/力加载需合理分配，避免过约束 ‌‌

‌求解控制‌

启用 ‌自动时间步长（AUTOTS）‌，设置合理子步数（如3–10步）‌‌

对收敛困难问题，可尝试 ‌弧长法（Arc-Length）‌ 或 ‌重启动（Restart）‌ 功能 ‌‌

‌推荐学习资源‌

‌视频教程‌

ANSYS Workbench 几何非线性静力分析示例 ‌‌

拱形结构大变形分析（含模型下载）‌‌

‌书籍参考‌

《ANSYS Workbench 2022/LS-DYNA非线性有限元分析实例指导教程》‌‌

《ANSYS非线性有限元分析方法及范例应用》‌‌

‌微信公众号案例‌

ANSYS非线性几何非线性分析 ‌‌

刚平板压缩橡胶实例 ‌‌

如需具体操作步骤或某类实例的详细建模流程，可进一步说明应用场景（如“橡胶密封”“薄板屈曲”等），以便提供针对性指导。
