您可以参考百度文库中的 ANSYS 壳体计算示例课件或相关例题文档获取基础资料，以下是结合工程实践整理的详细建模实例与操作步骤。ANSYS 壳体建模主要通过Workbench 环境的 Surface Body 功能或APDL 的 Shell 单元实现，核心流程涵盖几何抽中面、单元类型选择、网格划分及边界条件设置 。对于复杂结构，可访问 壳单元百科 查阅理论定义。
百科基础建模流程（Workbench 环境）
在 ANSYS Workbench 中，壳体建模通常采用“几何抽中面”的方式，将三维实体简化为二维面体并赋予厚度，适用于薄壁结构分析。

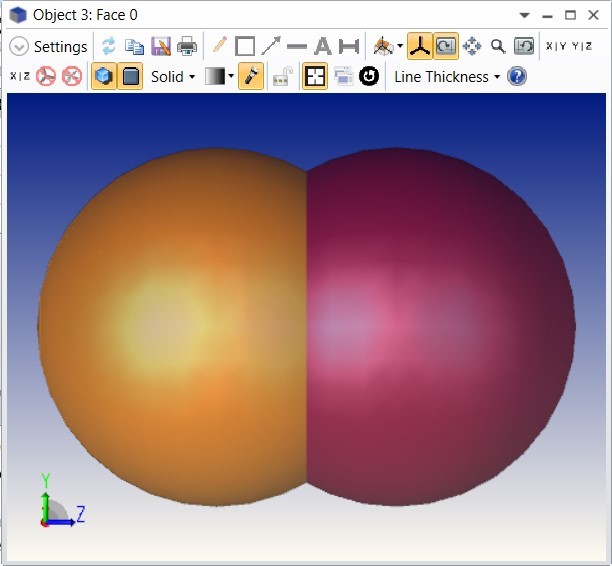

几何创建与抽中面
在 Design Modeler (DM) 中建立三维实体模型，例如由槽钢和筋板组成的结构 。
使用Surface-Mid功能对模型进行抽壳操作，将所有 Shell 模型组合为一体 。
利用Surface Extension填充槽钢与筋板之间的间隙，确保几何连续性 。
网格划分与单元设置
进入 Mechanical 模块，网格划分通常采用默认设置，确保槽钢与筋板网格连续 。
对于薄壁结构，系统会自动识别为壳单元，也可手动指定单元类型如Shell181，该单元支持大变形非线性分析 。
若使用 APDL 命令流，需通过ET命令选择单元类型（如 Shell 63 或 Shell 181），并定义实常数厚度 。
百科边界条件与求解
对结构底面添加Fixed Support（固定约束），限制所有自由度 。
在壳体表面加载Pressure（压力），例如设置大小为 5MPa 的均布载荷 。
求解后提取等效应力与总变形云图，评估结构强度与刚度 。
进阶混合建模技巧
实际工程中常涉及壳体与实体、梁单元的混合使用，需正确处理不同单元间的连接与自由度协调。
壳 - 实体连接
当模型包含薄壁圆筒（壳）与厚板（实体）时，需使用MPC 算法进行绑定连接 。
在 Connections 中插入Manual Contact Region，接触类型选择Bonded，Formulation 选择MPC 。
目标面（Target）选择实体表面，接触面（Contact）选择壳单元端面圆周线，确保载荷传递 。
子模型技术应用
对于局部细节需精细分析的区域，可采用子模型技术，将整体模型的壳体切割后局部实体化 。
通过Cut Boundary Constraint将整体模型的位移结果传递到子模型边界，实现从壳体到实体的结果映射 。
子模型区域内可定义内压与接管载荷，独立求解后提取高精度应力结果 。
参数化与自动化
对于网壳等复杂空间结构，可使用ANSYS APDL进行参数化建模，通过脚本控制节点位置与单元连接 。
输入矢高、环数、径数等几何参数，即可自动生成联方型网壳模型并执行模态分析 。
脚本支持自动出图与结果可视化，适合批量分析与方案对比 。
单元选择与参数设置
正确选择壳单元类型与参数是保证计算精度的关键，需依据结构厚跨比与分析类型决定。
适用厚度比
壳单元适用于厚度（h）远小于其他方向尺寸（L）的结构，典型应用场景包含L/h≥10的薄壁结构 。
若厚跨比过小，需考虑剪切变形影响，选择支持横向剪切变形的单元理论（如 Mindlin-Reissner 板壳理论）。
百科
常用单元类型
Shell181：适用于大多数线性与非线性分析，支持大变形与复合材料层合板配置 。
Shell63：经典弹性壳单元，适用于小变形线性分析，常见于早期教程与例题 。

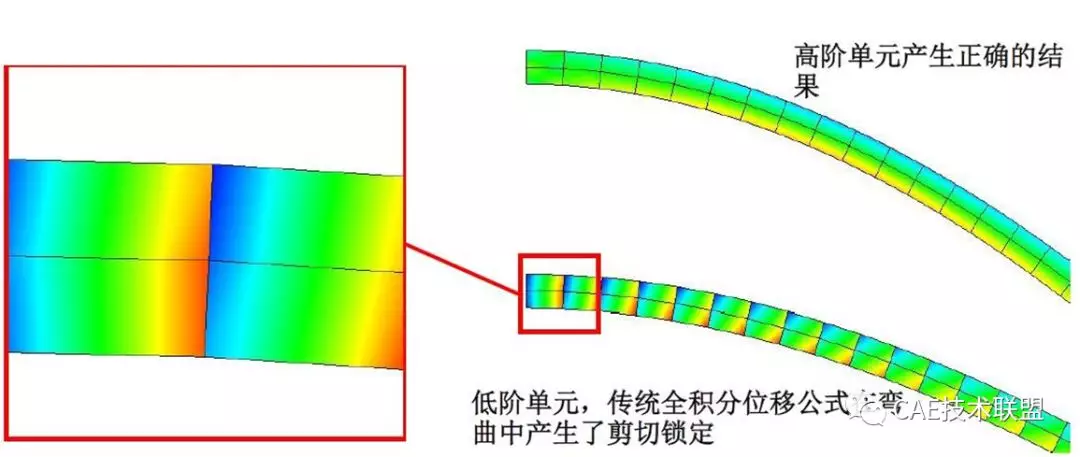

S4R/S8R：Abaqus 中的对应单元，分别适用于复杂曲面建模与模态分析，ANSYS 中也有类似高阶单元可选 。
百科
材料与非线性
在复合材料分析中，多层壳接口支持压电、超弹性、塑性材料建模，以及接触、分层和多种失效准则 。
非线性分析中需处理几何大变形与材料塑性耦合效应，部分单元类型支持有限应变算法与沙漏控制技术 。
