ansys怎么把面切割

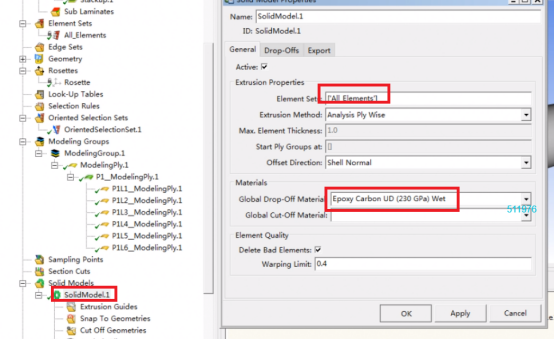

在 ANSYS 中将面切割，常用方法包括 ‌布尔运算、工作平面切割、Slice 功能（适用于 DesignModeler）‌ 等。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，推荐以下操作方式：

‌一、使用 Slice 功能（推荐用于 DesignModeler）‌

适用于 ‌ANSYS Workbench 中的 Geometry 模块（即 DesignModeler）‌，操作直观且支持多种切割方式：

‌激活 Slice 工具‌

菜单栏选择：‌Create → Slice‌。

‌选择切割类型‌

‌Slice by Plane‌：使用基准平面切割（最常用）。

‌Slice by Surface‌：用已有面作为切割工具。

‌Slice by Edge Loop‌：沿边环切割（适用于复杂曲面）。

‌设置切割参数‌

例如使用 ‌Slice by Plane‌：

先创建一个基准平面（Base Plane），确保其方向与待切割面法向一致。

在 Slice 设置中，选择该平面作为 ‌Base Plane‌。


点击 ‌Generate‌ 完成切割。

此方法可将一个面分割为多个独立面，便于后续划分结构化网格 ‌‌

‌二、利用工作平面进行布尔切割（适用于 Classic ANSYS 或 DM）‌

适用于 ‌APDL 命令流或 GUI 操作‌：

‌步骤‌：

将工作平面移动到目标位置：

GUI 路径：‌Utility Menu > WorkPlane > Offset WP to > Keypoint/Node‌。

旋转工作平面至所需角度（如需）：

使用 ‌WPROTA, X, Y, Z‌ 命令。

执行切割：

GUI：‌Main Menu > Preprocessor > Modeling > Operate > Booleans > Cut‌。

或使用命令：‌VSBW, NV‌（用工作平面切割体）‌‌

注意：切割后原面可能被删除，需确认是否保留切割工具 ‌‌

‌三、通过草图拉伸 + Imprint（适用于 Workbench）‌

适用于 ‌复杂轮廓切割‌：

在 ‌Geometry‌ 中绘制一个草图（Sketch）。

拉伸该草图形成面或体。

选择 ‌Imprint‌ 操作（在 Details 视图中设置）。

点击 ‌Generate‌，拉伸面将按轮廓切割目标面 ‌‌

‌四、命令流方式（APDL）‌

若熟悉命令流，可使用：

‌VSBW, NV‌：用当前工作平面切割体 NV ‌‌

‌VSBA, NV, NA‌：用面 NA 切割体 NV ‌‌

‌LCS, ...‌ 配合切割命令实现精确控制 ‌‌

‌注意事项‌

切割前建议 ‌备份几何‌，避免误操作。

若切割后出现多余面或未合并区域，可使用 ‌Form New Part‌ 重新组装 ‌‌

在 ‌ANSYS Mechanical‌ 中无法直接编辑几何，需返回 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 修改 ‌‌

如需视频演示，可参考：ANSYS SpaceClaim 分割操作教程 ‌‌
