ansys梁上施加荷载方向正负判断

在 ANSYS 中对梁单元施加荷载时，‌荷载方向的正负判断‌取决于所使用的坐标系、荷载类型（集中力、均布压力等）以及梁单元的局部坐标系定义。以下是基于权威公开资料的总结：

‌一、集中力（FORCE）方向正负判断‌

‌与整体坐标系一致时为正‌：若集中力方向与整体直角坐标系（如 Global Coordinate System）的某轴正方向一致，则该分量取正值；反之为负 ‌‌

示例：在 FY 方向施加 +100 N，表示沿整体 Y 轴正方向施加 100 N 的力。

‌二、均布压力（PRESSURE）方向正负判断‌

‌基于梁单元局部坐标系‌：梁单元（如 Beam188）有自身的局部坐标系（X 沿梁轴线，Y/Z 在截面内）‌‌

‌正负定义‌：


对于 ‌面载荷‌（如通过 SFBEAM 命令施加），正方向由单元面定义决定。例如：

面 2（梁右侧面）的正方向为 ‌-Y‌（局部坐标系）‌‌

面 1（上顶面）的正方向为 ‌-Z‌ ‌‌

若使用 ‌整体坐标系‌ 施加均布压力（如通过 SFA 或 DLOAD），则按整体坐标轴方向判断正负 ‌‌

⚠️ 注意：梁截面的局部 Y/Z 方向由 ‌方向点（Orientation Keypoint）‌ 决定 ‌‌

若方向点设置错误，可能导致“正方向”与预期不符


‌三、重力（加速度）方向特殊规则‌

‌实际作用方向与输入方向相反‌：为模拟重力向下（-Y），需在 ACEL_Y 中输入 ‌正值‌ ‌‌

原理：ANSYS 通过惯性力模拟重力，惯性力方向与加速度方向相反 ‌‌

‌四、操作建议‌

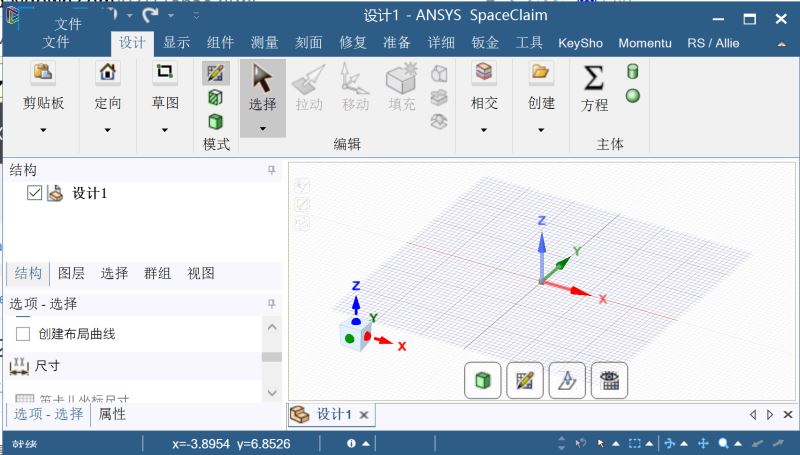

‌查看坐标系‌：在 Workbench 中，通过 View → Coordinate Systems 确认当前参考系 ‌‌

‌预览荷载方向‌：右键载荷 → Show All Arrows 可视化箭头方向 ‌‌

‌使用局部坐标系‌：对于复杂方向，建议创建局部坐标系后再施加载荷 ‌‌

‌五、常见错误提醒‌

‌方向点无效‌：若方向点与梁起点、终点共线，局部 Y 轴无法定义，导致荷载方向错误 ‌‌

‌混淆整体与局部坐标系‌：梁截面局部坐标系可能与整体坐标系不一致，需通过 /PSYMB, CSYS, 1 显示单元坐标系验证 ‌‌

如需进一步验证，可参考 ANSYS 官方文档中的 Beam188 单元说明 或使用宏文件自动处理任意曲面荷载 ‌‌
