ansys在节点施加力载荷

在 ANSYS 中对‌节点施加力载荷‌，主要通过 ‌APDL 命令‌ 或 ‌Workbench 图形界面‌ 实现。根据当前主流版本（如 ANSYS 2025 R2）和公开资料，操作方式如下：

‌一、经典 ANSYS（APDL）方式‌

使用 F 命令直接在节点上施加集中力或力矩。

‌命令格式‌：

F, NODE, Lab, Value

NODE：目标节点号

Lab：力的类型（如 FX, FY, FZ 表示 X/Y/Z 方向的力）

Value：力的大小

‌示例‌：

在节点 5 的 X 方向施加 100 N 的力：

apdl

F, 5, FX,

‌注意事项‌：

确保节点编号正确（可用 *GET 或 LIST 查看节点）

注意当前坐标系（力方向基于当前活动坐标系）‌‌

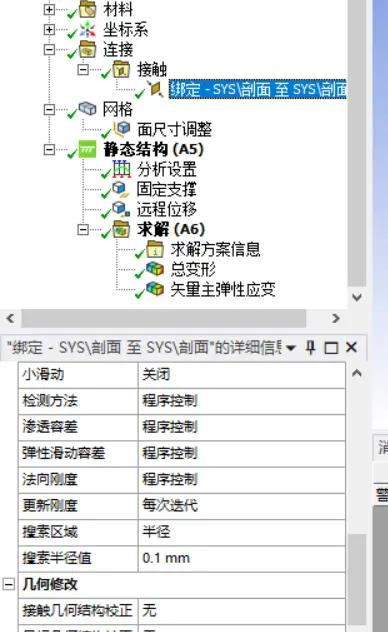

‌二、ANSYS Workbench（Mechanical）方式‌


Workbench 不直接支持“选节点施力”，但可通过以下方法间接实现：

‌使用“Imprint Face”创建局部面‌

在 Design Modeler 中，在目标面上绘制小圆并拉伸为“印记面”

划分网格后，该区域会生成若干节点

在 Mechanical 中，将力施加到该印记面上（系统自动分配到其节点）‌‌

‌通过“Named Selection”+“Force”施加‌

选择目标区域（如小面或边）

创建 Named Selection（如 ForceRegion）


在 Solution → Force → 选择该 Named Selection 并输入力值

⚠️ Workbench 默认将面力自动转换为等效节点力，‌无法精确指定单个节点‌，但可通过细化网格提高局部精度。

‌三、任意方向集中力的实现‌

若需沿非坐标轴方向施力，有两种方法：

‌方法一：使用局部坐标系‌

定义新坐标系（如柱坐标或自定义笛卡尔系）

将力方向对齐该坐标系某一轴（如 FX'）

在施力对话框中切换坐标系为该局部系 ‌‌

‌方法二：直接输入分量‌

在全局坐标系下，分别输入力在 X、Y、Z 方向的分量（如 FX=60, FY=80, FZ=0 表示合力大小 100 N，方向为 XY 平面与 X 轴夹角 53.13°）‌‌

‌四、验证施加是否成功‌

‌APDL‌：使用 *GET 或 LIST, LOADS 查看节点力

‌Workbench‌：在 Solution → Force → 查看图形显示或列表输出

可启用“Load Symbols”查看力箭头方向和大小 ‌‌
