ansys施加节点荷载

在 ANSYS 中施加‌节点荷载‌（即直接作用于有限元模型节点上的集中力或集中力矩）是结构分析中的常见操作。根据当前公开资料和 ANSYS 的标准流程，施加方式主要分为两类：‌APDL 命令流方式‌ 和 ‌Workbench 图形界面方式‌。

‌一、APDL 命令流方式（适用于经典 ANSYS）‌

使用 F 命令施加节点集中力，语法如下：

apdl

F, NODE, Lab, VALUE, VALUE2, NEND, NINC

‌NODE‌：目标节点号，可为具体编号、ALL（所有选中节点）或组件名。

‌Lab‌：载荷类型标识符，如：

FX, FY, FZ：X/Y/Z 方向的力；

MX, MY, MZ：绕 X/Y/Z 轴的力矩。

‌VALUE‌：载荷数值（正负表示方向）。

‌NEND, NINC‌：用于批量施加，如 F,1,FY,-1000,,10,2 表示在节点 1,3,5,7,9 上施加 -1000N 的 FY 力。

⚠️ ‌重要提示‌：在循环施加移动荷载等场景中，必须在每次循环末尾使用 ALLSEL, ALL 以确保模型完整，避免求解异常 ‌‌

‌二、Workbench 图形界面方式（适用于 Mechanical）‌


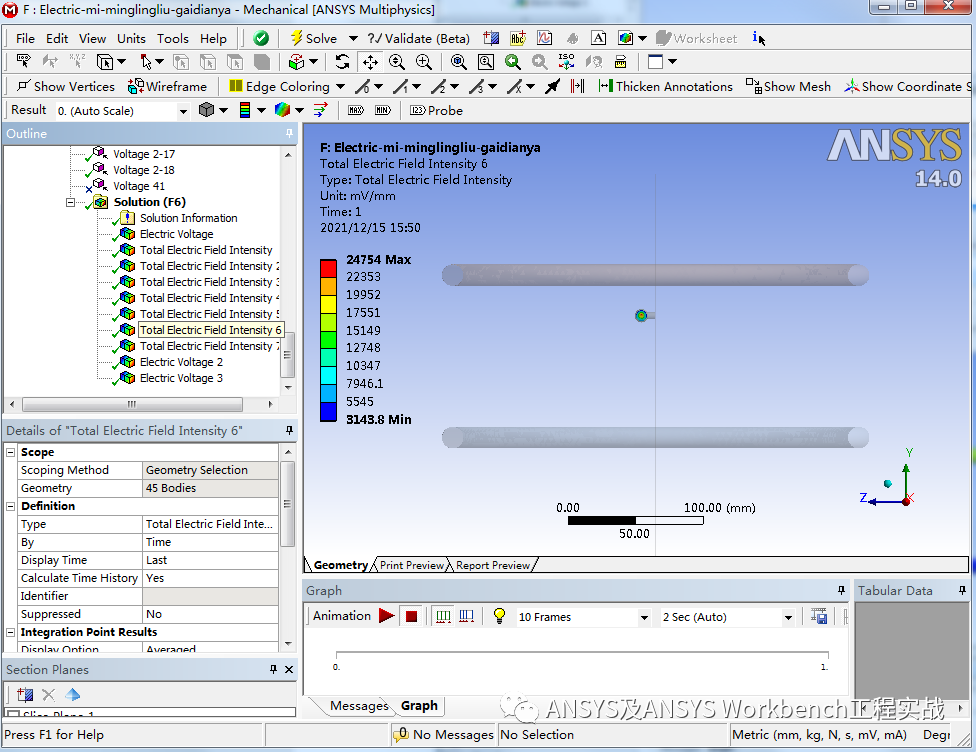

‌进入 Mechanical 界面‌：双击“Model”单元格进入。

‌选择载荷类型‌：

在左侧树形菜单中，右键 ‌“Static Structural”‌ → ‌Insert‌ → 选择 ‌“Force”‌（或其他集中力类型）。

‌选择施加对象‌：

在图形窗口中 ‌选择目标节点‌（需先启用节点选择）；

或通过 ‌Named Selection‌ 预先定义节点组并选中 ‌‌


‌设置载荷参数‌：

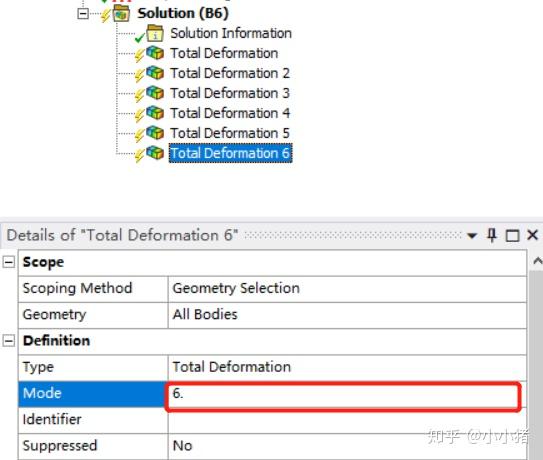

在 ‌Details of Force‌ 面板中输入：

‌Magnitude‌（大小）；

‌Direction‌（方向：矢量或分量形式）‌‌

✅ ‌技巧‌：若需精确选中特定坐标节点，可使用 ‌“Selection Filter”‌ → ‌“Nodes”‌，再配合 ‌“Coordinate”‌ 输入筛选 ‌‌

‌三、注意事项‌

‌节点坐标系影响方向‌：集中力的方向基于所选节点的局部坐标系，默认与全局直角坐标系一致；若使用 NROTAT 修改了节点坐标系，载荷方向会随之变化 ‌‌

‌与线/面载荷的区别‌：节点荷载是‌集中力‌，而在线上施加的荷载（如热流密度）会被程序自动分配为均布载荷，两者总效应不同，不可直接等效 ‌‌

‌复合材料或热分析中‌：节点荷载也可用于施加温度、热流率等，命令如 F, NODE, HTFL, VALUE ‌‌

如需进一步操作示例，可参考：

ANSYS Workbench 节点载荷实战指南 ‌‌

APDL 移动荷载全流程 ‌‌
