ansys施加位移载荷

在 ANSYS 中施加位移载荷（即指定节点或区域的位移值）是结构分析中常见的边界条件设置操作。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，‌主要分为经典 ANSYS（APDL）和 Workbench 两种方式‌，适用于不同分析类型（静力、模态、瞬态等）。

‌一、经典 ANSYS（APDL）中施加位移载荷‌

使用 D 命令对‌节点‌施加位移，或使用 DK 命令对‌关键点‌施加位移。

‌基本语法‌：

D, Node, Lab, Value：对指定节点施加某自由度的位移。

DK, Kp, Lab, Value：对指定关键点施加某自由度的位移。

‌常见自由度标签‌：

平动：UX, UY, UZ

转动：ROTX, ROTY, ROTZ（仅梁、壳单元支持）

‌示例‌：

apdl

D, 100, UX, 0.01 ! 在节点100上施加UX方向位移0.01m

D, ALL, UY, 0 ! 固定所有节点的UY方向位移

DK, 5, ROTZ, 0.1 ! 在关键点5上施加ROTZ=0.1弧度

⚠️ 注意：实体单元（如 SOLID185）‌不具有转动自由度‌，不能直接施加 ROTX/Y/Z，需通过耦合（CP）或约束方程（CE）间接实现 ‌‌


‌二、ANSYS Workbench 中施加位移载荷‌

在 ‌Static Structural‌ 或 ‌Modal‌ 等模块中操作：

‌选择几何位置‌：在模型树中右键点击几何体（面、边、顶点），选择 ‌Insert → Displacement‌。

‌设置位移分量‌：

在 Details 窗口中，展开 ‌Displacement‌。

设置 X, Y, Z 方向的位移值（单位：m）。

若需转动（仅适用于梁/壳模型），设置 Rotation X/Y/Z（单位：‌弧度‌）‌‌

‌坐标系切换‌（可选）：

若需绕非全局原点转动，可先创建局部坐标系（Coordinate System），再在 Displacement 设置中切换至该坐标系 ‌‌

‌三、关键注意事项‌

‌单位一致性‌：位移单位为 ‌米（m）‌，转动单位为 ‌弧度（rad）‌，非角度 ‌‌

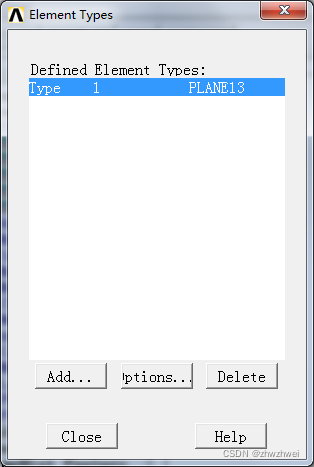

‌单元类型限制‌：

梁单元（BEAM3/188/189）、壳单元（SHELL181）支持转动自由度。


实体单元（SOLID185）‌无转动自由度‌，不能直接施加转动位移 ‌‌

‌载荷步设置‌：在瞬态或非线性分析中，建议合理设置子步（Substeps）以保证收敛 ‌‌

‌验证方法‌：

后处理中查看 PLNSOL, U, SUM 或 PLNSOL, ROTZ 验证位移是否正确施加。

使用 DLIST, ALL 查看节点约束状态 ‌‌

‌四、进阶技巧（移动/函数位移载荷）‌

‌移动载荷‌：可通过 APDL 循环（*DO）在不同时间步将位移施加到不同节点，适用于车辆过桥等场景 ‌‌

‌函数位移‌：使用 *DIM 定义表格函数，结合 SFL 或 D 命令按位置施加变位移 ‌‌
