ansys如何施加移动载荷

在 ANSYS 中施加移动载荷，主要通过 ‌瞬态动力学分析‌ 结合 ‌APDL 命令流‌ 实现，尤其适用于模拟车辆过桥、齿轮啮合、列车通过结构等场景。以下是核心方法和步骤：

‌一、基本原理‌

移动载荷的本质是‌随时间变化的集中力‌，沿预设路径在结构上逐节点“跳跃”。需满足：

使用 ‌瞬态分析‌（ANTYPE, TRANS）以捕捉惯性与阻尼效应；

通过 ‌APDL 循环‌（*DO）控制载荷在不同时间步作用于不同节点；

时间步长 DT 由载荷速度 V 和单元长度 DL 决定：‌DT = DL / V‌‌‌

‌二、关键操作步骤‌

‌设置瞬态分析‌

apdl

/SOLU


ANTYPE, TRANS ! 指定为瞬态分析

TIMINT, ON ! 开启时间积分（动力学效应）

‌定义循环参数‌

总步数 NN（通常等于节点数或路径分段数）

时间步长 DT = DL / V

荷载值 FORCE_VAL，移动速度 V，单元长度 DL

‌主循环逻辑（核心）‌

apdl

*DO, ii, 1, NN,

TIME, ii*DT ! 设置当前时间步

NSUBST, 10 ! 子步数（影响精度）


KBC, 0 ! 斜坡加载（非阶跃）

FDELE, ALL, ALL ! 删除上一步载荷

NSEL, S, LOC, X, (ii-1)*DL ! 选择当前节点（按X坐标）

F, ALL, FY, -FORCE_VAL ! 施加集中力（如Y向）

ALLSEL, ALL ! ‌关键！‌ 重新选择所有实体

SOLVE ! 求解当前步

*ENDDO

‌模型与单元要求‌

建议使用 ‌BEAM3‌（2D梁）或 ‌SHELL181‌ 等支持集中力的单元；

网格需沿移动路径合理划分，确保节点间距 DL 一致‌‌


‌三、替代方法（GUI 或 Workbench）‌

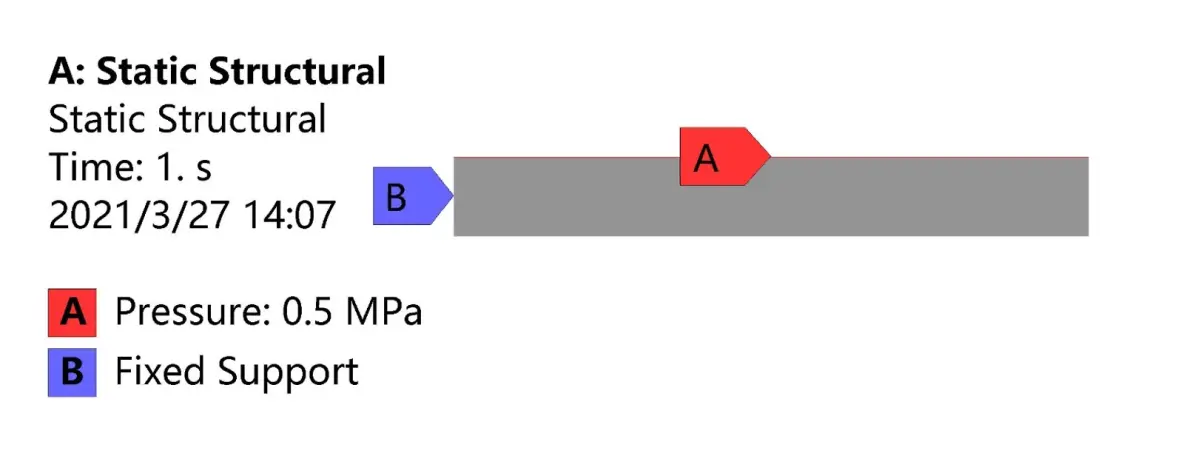

‌ANSYS Workbench‌：可通过 ‌Transient Structural‌ 模块 + ‌Time-Dependent Load‌ 实现，但灵活性较低；

对复杂路径（如曲线），可结合 ‌MAPDL 脚本‌ 或 ‌APDL 宏‌ 自定义载荷函数‌‌

‌四、注意事项‌

‌ALLSEL, ALL 必须在循环内使用‌，否则模型不完整会导致求解失败‌‌

单位需统一（如力用 N，长度用 m 或 mm，速度换算一致）‌‌

对齿轮等旋转系统，可将移动载荷转化为 ‌随角度变化的力‌‌‌

如需详细教程，可参考开源项目：ANSYS中施加移动载荷教程‌‌
