ansys线荷载方向

在 ANSYS 中，‌线荷载的方向‌取决于所使用的载荷类型（如集中力 Force 或分布力）、坐标系设置以及几何特征。以下是关键要点：

线荷载方向的定义方式

‌集中力（Force）作用于线体‌：

若施加在‌线体‌（如梁、杆）上，集中力的方向默认沿‌全局或局部坐标系的轴向‌。

可通过以下两种方式定义任意方向：

‌使用局部坐标系‌：先创建局部坐标系（如柱坐标系），将力方向对齐至该坐标系某一轴，再施加力 ‌‌


‌输入分量（Components）‌：在全局坐标系下直接输入 FX、FY、FZ 分量，合成任意方向 ‌‌

‌分布线荷载（如沿梁长度的均布力）‌：

方向通常由‌所选坐标系的轴向‌决定。

在 ANSYS Workbench 中，若对线体施加“Force”，可在“Details”视图中设置：

‌Define By → Components‌

选择坐标系（如 Global Cartesian 或自定义柱坐标系）


输入各方向分量 ‌‌

‌特殊场景（如垂直圆弧上的线荷载）‌：

建议‌建立柱坐标系‌，使 Z 轴沿轴线方向，径向或周向分量对应所需加载方向 ‌‌

若为‌压强（Pressure）‌，则自动沿‌面法向‌加载，正负表示指向面内或面外 ‌‌

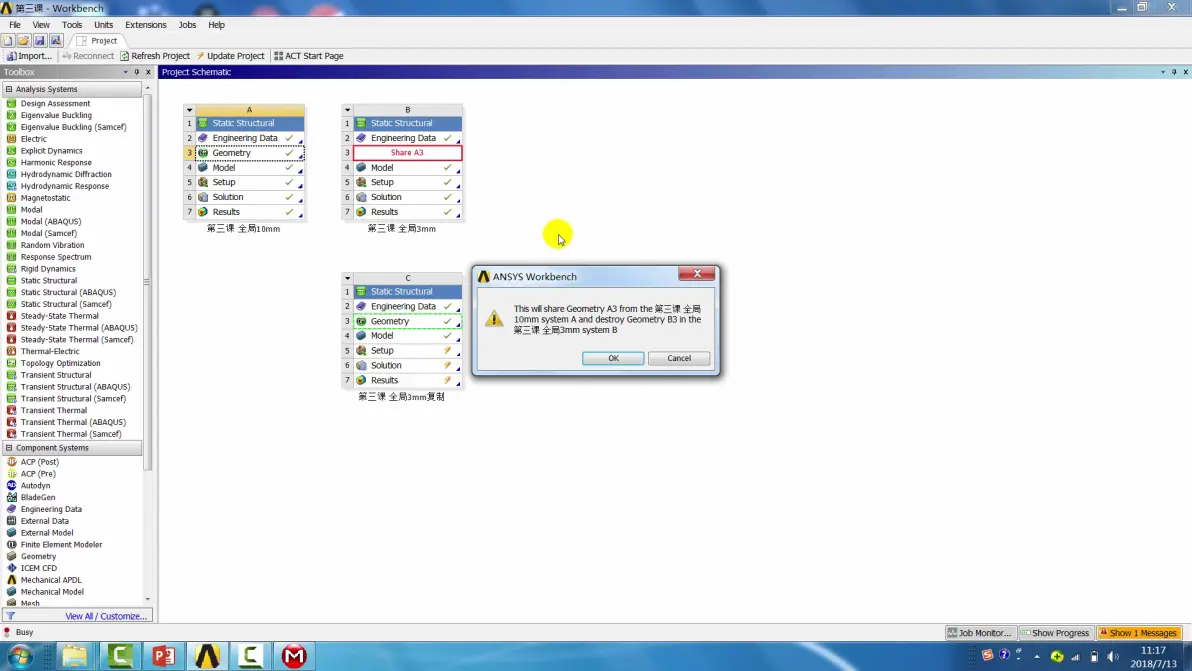

操作步骤简要（Workbench）


在 ‌Static Structural‌ 或类似分析系统中，右键载荷 → ‌Insert → Force‌。

选择目标‌线体‌（Edge 或 Line）。

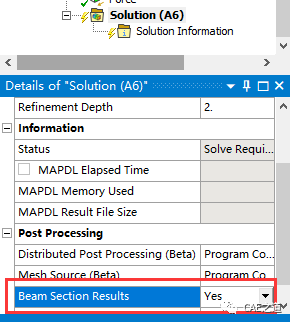

在 ‌Details‌ 面板：

‌Define By‌ 选择 “Components” 或 “Vector”。

若选 “Components”，‌Coordinate System‌ 选择合适坐标系（如柱坐标系）。

输入 ‌X, Y, Z‌（或 R, θ, Z）分量值 ‌‌

⚠️ 注意：线荷载不能直接施加“Pressure”，因 Pressure 仅适用于‌面‌；若需沿线施加类似压力的效果，应使用 ‌Force‌ 或 ‌Distributed Force‌ ‌‌

如需进一步操作指导，可参考 仿真秀-线载荷设置问题。
