ansys施加载荷

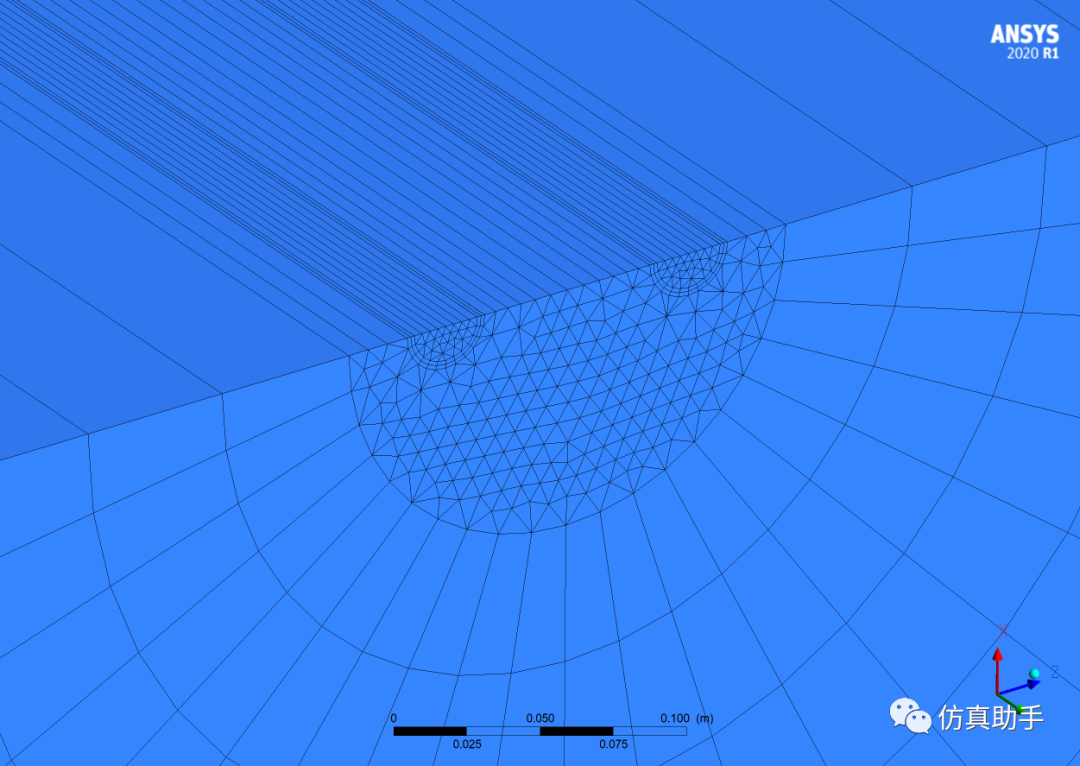

在 ANSYS 中施加载荷是有限元分析的关键步骤，根据当前主流版本（如 ANSYS 2025）和公开资料，加载方式主要分为 ‌几何模型加载‌ 和 ‌有限元模型加载‌，并支持多种载荷类型与控制策略。

‌一、载荷的基本类型‌

ANSYS 将载荷分为以下六类 ‌‌

‌DOF 约束（自由度约束）‌：如位移、温度等。

‌集中载荷（力/力矩）‌：如 FX、FY、FZ、MX、MY、MZ。

‌表面载荷‌：如压力、对流、热流等。

‌体积载荷‌：如温度、重力、热生成等。

‌惯性载荷‌：如重力、离心力、加速度。

‌耦合场载荷‌：从其他物理场分析结果中导入（如热应力、磁力）。

‌二、施加载荷的主要方式‌

‌1. 图形界面（GUI）操作‌

适用于 Workbench 和 Classic ANSYS：

‌Workbench‌：在“Engineering Data”或“Model”中，通过右键菜单添加载荷（如 Force、Pressure、Displacement），选择几何面/边/点后输入数值 ‌‌

‌Classic ANSYS（APDL）‌：

使用命令如 F（集中力）、SFA（面压力）、D（位移约束）等 ‌‌

示例：对节点施加 Y 方向力

apdl

F, NODE, FY,

‌2. 参数化编程（APDL）实现复杂载荷‌


适用于非均匀、随空间/时间变化的载荷 ‌‌

‌任意面施加任意方向变化的压力‌：

使用 *DO 循环遍历单元，根据单元中心坐标 (xe, ye, ze) 计算压力值。

示例代码片段（线性压力分布）：

apdl

*GET, enmax, ELEM,, NUM, MAX

*DO, i, 1, enmax,

*GET, xe, ELEM, i, CENT, X

*GET, ye, ELEM, i, CENT, Y

p_e = (xe - 10) * press + (ye - 5) * press


f_tot = p_e * ae

! 分配到节点

*ENDDO

‌移动荷载模拟‌（如车辆过桥）：

使用瞬态分析 + *DO 循环，在每个时间步删除旧载荷、施加新载荷 ‌‌

关键命令：FDELE, ALL, ALL（删除）、NSEL（选节点）、F（施加）。

‌三、载荷步与加载方式控制‌

‌载荷步（Load Step）‌：用于分阶段施加不同载荷组合 ‌‌

‌加载类型‌：

‌阶跃载荷（KBC,1）‌：全值立即施加。

‌斜坡载荷（KBC,0）‌：从 0 线性增加到目标值 ‌‌

‌子步（Substep）‌：用于非线性或瞬态分析提高精度。

‌四、实用建议‌

‌优先使用几何模型加载‌：ANSYS 会自动转换到有限元模型，减少手动操作 ‌‌

‌复杂载荷务必用 APDL‌：如压力随坐标变化、移动荷载等 ‌‌

‌检查载荷方向‌：确保与节点/局部坐标系一致 ‌‌

‌验证载荷是否生效‌：使用 PLNSOL 或 PRES 可视化工具查看压力分布 ‌‌

如需具体操作示例（如储液罐压力加载），可参考 ‌‌

中的完整 GUI 流程。
