ansys查看点坐标

在 ANSYS 中查看点（节点）坐标，有多种方法，适用于不同场景（如命令行、图形界面、Workbench 等）。以下是基于最新公开资料整理的主流操作方式：

‌1. 使用命令流（APDL）获取节点坐标‌

适用于 ‌ANSYS Mechanical APDL‌ 或 ‌Workbench 中插入 Command‌ 的情况。

‌已知节点号 N，获取其坐标‌：

apdl

*GET, Par, NODE, N, LOC, X ! 获取 X 坐标

*GET, Par, NODE, N, LOC, Y ! 获取 Y 坐标

*GET, Par, NODE, N, LOC, Z ! 获取 Z 坐标

其中 Par 为自定义参数名，N 为节点编号 ‌‌

‌批量导出所有节点坐标到文件‌（适用于 Workbench）：

完成网格划分和求解；

右键 ‌Solution‌ → ‌Insert‌ → ‌Command‌；

粘贴以下命令（参考 ‌‌

）：

apdl

/PREP

NUMMRG,NODE

NUMCMP,NODE

*CFOPEN,node_info,txt

*VWRITE,'Node','X','Y','Z'


*VWRITE,'------','---','---','---'

*GET,Node_Total,NODE,0,COUNT

*DO,i,1,Node_Total

Node_X = NX(i)

Node_Y = NY(i)

Node_Z = NZ(i)

*VWRITE,i,Node_X,Node_Y,Node_Z (F8.0,8X,F12.6,8X,F12.6,8X,F12.6)

*ENDDO

*CFCLOSE

求解后，在求解目录下找到 node_info.txt 文件 ‌‌

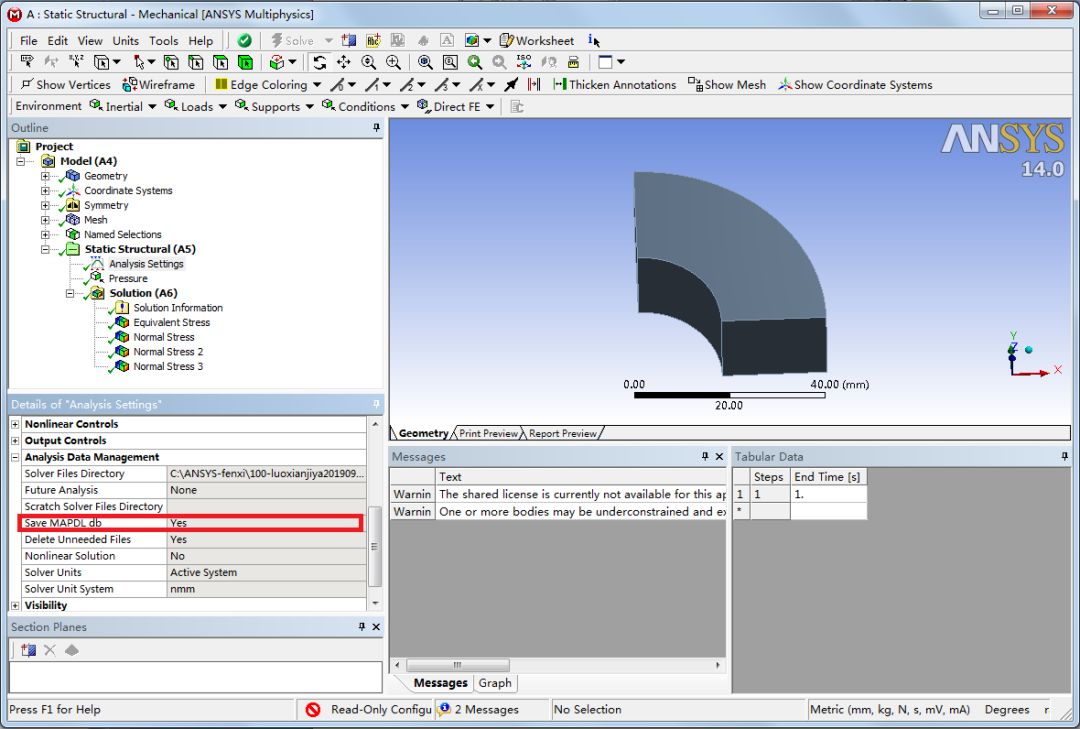

‌2. 在 ANSYS Workbench 图形界面中查看‌

‌查看单个节点坐标‌：

在 ‌Mechanical‌ 界面中，使用 ‌“Named Selection”‌ 或 ‌“Selection”‌ 工具选中节点；

右键 → 选择 ‌“Details”‌ 或 ‌“Information”‌，部分版本会显示坐标 ‌‌

或启用 ‌FE Info 插件‌，选中节点后直接在左上角显示坐标 ‌‌

‌确保导出数据包含坐标‌：

进入 ‌File‌ → ‌Options‌；

在 ‌Export‌ 选项卡中，将 ‌Include Loctions‌（应为 Locations）设为 ‌Yes‌ ‌‌

否则导出的结果文件（如 CSV）将‌缺少 X/Y/Z 坐标列‌。

‌3. 通过选择条件查询节点（按坐标范围）‌

若已知坐标范围，可筛选出对应节点：

apdl

NSEL, S, LOC, X, Xmin, Xmax ! 选择 X 在 [Xmin, Xmax] 的节点

NSEL, R, LOC, Y, Ymin, Ymax ! 进一步筛选 Y

NSEL, R, LOC, Z, Zmin, Zmax ! 筛选 Z

NLIST ! 列出选中节点的编号和坐标 ‌‌:ml-citation{ref="2" appearance="aggregated" data="citationList"}

‌4. 实用技巧总结‌

‌Workbench 默认不导出坐标‌，必须手动开启 ‌Include Loctions = Yes‌ ‌‌

‌FE Info 插件‌ 可大幅提升节点/单元信息查询效率 ‌‌

‌命令流方式‌ 更适合批量处理和自动化后处理 ‌‌

‌图形界面‌ 适合快速查看个别节点，但需依赖插件或详细信息面板 ‌‌

如需进一步操作指导，可参考以下资源：

ANSYS Workbench 节点坐标导出实战

FE Info 插件使用指南
