ansys选取节点转换坐标查看截面

在 ANSYS 中选取节点、转换坐标系并查看截面，通常涉及前处理（建模/网格）、求解后处理（结果查看）等阶段。根据当前主流版本（如 ANSYS Workbench 或 Mechanical APDL），结合公开资料，操作流程如下：

‌一、选取节点‌

‌GUI 操作路径‌（适用于 Workbench/Mechanical）：

进入 ‌Solution‌ 模块。

右键 ‌Solution‌ → ‌Insert‌ → ‌Named Selection‌。

在图形窗口中选择目标节点（可配合 ‌Display Nodes‌ 开关）。

或使用 ‌Worksheet‌ 设置坐标条件（如 X、Y、Z 范围）精确筛选节点 ‌‌

‌APDL 命令‌（适用于 Mechanical APDL）：

apdl

NSEL,S,LOC,X,x_min,x_max ! 按X坐标范围选择

NSEL,R,LOC,Y,y_min,y_max ! 在当前选中基础上按Y进一步筛选

NSEL,ALL ! 选择所有符合条件节点

‌二、转换坐标系查看截面‌

若需在特定坐标系下查看截面（如局部平面截面），需定义并激活局部坐标系：

‌创建局部坐标系‌：

在 Workbench 中：右键 ‌Coordinate Systems‌ → ‌Insert‌ → ‌Coordinate System‌，设置原点与方向 ‌‌

在 APDL 中：

apdl


WPCSYS,1 ! 切换到工作平面

WPOF,10,20,30 ! 平移原点至 (10,20,30)

WPRO,30,0,0 ! 绕X轴旋转30度

‌生成截面‌：

使用 ‌SUCR‌ 命令创建截平面（需工作平面与目标截面对齐）‌‌

apdl

SUCR,Sect01,CPLANE,0 ! 创建平面截面

‌映射结果到截面‌：

使用 ‌SUMAP‌ 将应力、位移等结果投影到截面上 ‌‌

apdl

SUMAP,STRESS_X,S,X ! 映射X方向应力到截面

PLNSOL,S,X ! 绘制截面云图

‌三、查看截面结果‌

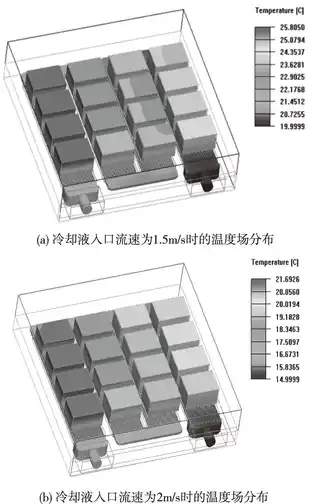

‌云图显示‌：

在 Workbench 后处理中：插入 ‌Section Plane‌，设置位置与方向，即可生成切片云图 ‌‌

在 APDL 中：

apdl


PLNSOL,S,X ! 绘制X方向应力云图

‌导出节点坐标与结果‌：

使用 ‌CFOPEN/VWRITE‌ 导出节点编号、坐标、位移等至文本文件 ‌‌

示例命令片段：

apdl

*CFOPEN,node_results,txt

*VWRITE,'Node','X','Y','Z','UX','UY'

*VWRITE,NLIST,LOCX,LOCY,LOCZ,UX,UY

*CFCLOSE

‌关键提示‌

‌确保激活正确坐标系‌：结果映射依赖于当前激活坐标系（RSYS）‌‌

‌截面必须与单元相交‌：若截面未穿过任何单元，将无结果 ‌‌

‌Workbench 更直观‌：适合初学者使用 ‌Section Plane‌ 功能；APDL 更灵活，适合批量或自动化处理 ‌‌

如需具体操作截图或命令模板，可参考以下资源：

ANSYS Workbench 截面云图教程

APDL 截面提取与映射详解
