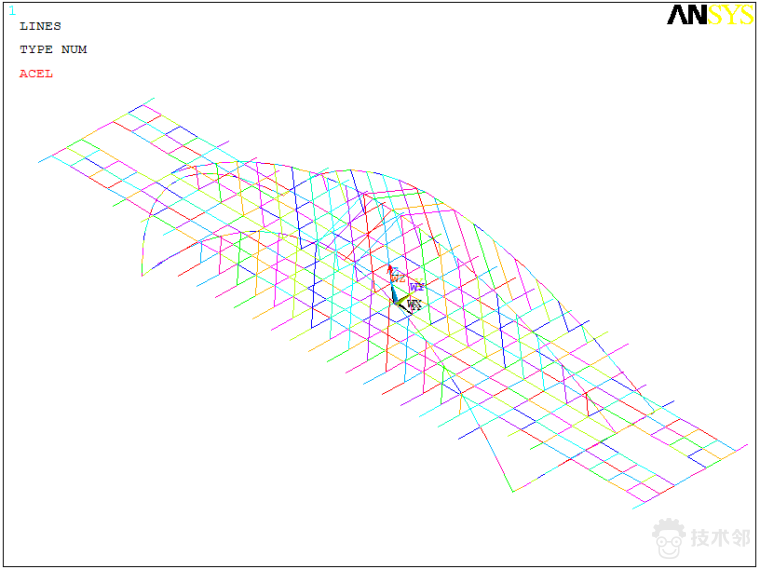

ansys输出节点坐标

在 ANSYS Workbench 中输出节点坐标，需特别注意其‌默认不包含坐标信息‌，必须手动启用相关设置。以下是主流且可靠的方法：

‌核心步骤（适用于大多数情况）‌

‌启用坐标导出选项‌

进入 ‌Mechanical 界面‌ → 顶部菜单栏点击 ‌File → Options‌ → 在弹出窗口中选择 ‌Export 选项卡‌ → 将 ‌Include Locations（注意拼写为 Loctions）设为 Yes‌。

此设置为全局生效，影响后续所有导出操作 ‌‌

‌选择导出方式‌

‌方法一：通过 Solution 结果导出（推荐）‌

完成求解后，在 ‌Solution‌ 分支下插入所需结果（如 Total Deformation）。

右键该结果 → 选择 ‌Export → Export Data‌。

在弹出对话框中，选择格式（如 CSV/TXT），确保勾选 ‌Coordinates‌ 和所需结果（如 Deformation）‌‌

‌方法二：使用 APDL 命令流（灵活可控）‌

在 ‌Solution‌ 上右键 → ‌Insert → Command Object‌，粘贴以下命令导出节点坐标（含编号）：

apdl

/PREP


*CFOPEN,node_coords,txt

*VWRITE,'Node','X','Y','Z'

*VWRITE

*GET,Node_Total,NODE,0,COUNT

*DO,i,1,Node_Total

Node_X = NX(i)

Node_Y = NY(i)

Node_Z = NZ(i)


*VWRITE,i,Node_X,Node_Y,Node_Z

(F8.0,8X,F12.6,8X,F12.6,8X,F12.6)

*ENDDO

*CFCLOSE

求解后，在工作目录下找到 node_coords.txt 文件 ‌‌

‌方法三：通过 Named Selection 精确选择面/节点‌

在 ‌Geometry‌ 或 ‌Model‌ 中创建 ‌Named Selection‌，选中目标面或节点组。

在 ‌Solution‌ 中插入 ‌Probe → Coordinates‌，选择该 Named Selection。

在结果表格中右键 → ‌Export → Export as CSV/TXT‌ ‌‌

‌注意事项‌

若导出文件‌缺少坐标‌，极大概率是未启用 ‌Include Locations = Yes‌ ‌‌

节点坐标默认为‌未变形状态下的初始坐标‌（即结构原始位置），非变形后位置 ‌‌

导出路径建议使用‌英文路径‌，避免中文或特殊字符导致命令失败 ‌‌

如需进一步自动化处理，可结合 Python 或 MATLAB 对导出的 CSV 文件进行后处理 ‌‌
