ansys如何不显示应力集中点

在 ANSYS 中“不显示应力集中点”，通常是指‌避免在后处理结果中因数值异常或显示方式导致的虚假/过度放大的应力集中现象‌，而非真正消除物理上的应力集中。以下是基于公开资料整理的几种有效方法：

‌1. 关闭 PowerGraphics 显示模式（适用于经典界面）‌

‌问题原因‌：PowerGraphics 会简化几何显示，可能掩盖或扭曲局部应力细节。

‌解决方法‌：

在 ANSYS APDL 经典界面中，输入命令：

/GRAPHICS,FULL

或通过菜单路径：‌PlotCtrls > Style > PowerGraphics‌，将其设为 ‌Off‌。

‌效果‌：使用完整几何精度显示应力云图，更真实反映应力分布 ‌‌

‌2. 使用合理的应力显示选项（适用于 Workbench）‌

在 ANSYS Workbench 的 Mechanical 模块中，后处理的 ‌Display Option‌ 对结果可视化影响很大：

推荐使用 ‌Unaveraged‌ 或 ‌Elemental Mean‌，避免因节点平均掩盖局部高应力 ‌‌

若需连续显示多体模型，可开启 ‌Average Across Bodies = Yes‌ ‌‌

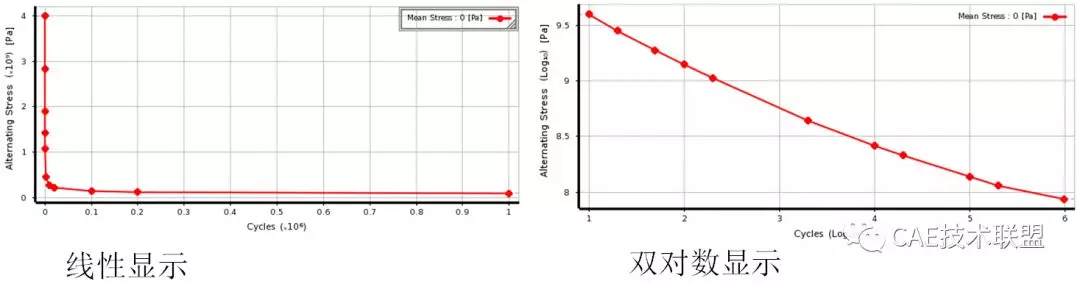

‌3. 隐藏或裁剪颜色条极值（适用于视觉优化）‌


若应力集中点导致云图颜色饱和（如全红），可手动限制颜色范围：

打开 ‌Mechanical Scripting‌ 窗口（View > Scripting）。

输入脚本设置颜色带上下限，例如：

python

Stress.SetLowerBound(200e6) 下限 200 MPa

Stress.SetUpperBound(490e6) 上限 490 MPa

运行后，右键颜色条可隐藏极值引线，使主区域细节更清晰 ‌‌


⚠️ 注意：此操作仅改变‌显示方式‌，不改变实际计算结果，适用于汇报或对比分析。

‌4. 实际结构优化（从源头减少应力集中）‌

若目标是‌降低真实应力集中‌，而非仅隐藏显示，可参考以下设计原则 ‌‌

‌圆角替代尖角‌：增大过渡圆角半径，显著降低应力集中系数。

‌避免孔洞位于高应力区‌：如远离弯矩最大截面或边缘。

‌采用流线型过渡‌：减少截面突变。

‌使用子模型技术‌：仅对局部区域（如带圆角的区域）进行精细化分析，避免全局重算 ‌‌

‌总结建议‌

目标 方法

‌改善显示效果‌ 关闭 PowerGraphics + 设置 FULL 显示 + 调整颜色条范围

‌验证真实应力‌ 使用 Unaveraged 应力 + 网格收敛性检查 ‌‌

‌减少实际应力集中‌ 圆角化、优化孔位、流线型设计 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Workbench 后处理设置指南

ANSYS APDL 图形显示命令说明
