ansys已跑过的文件怎么查看

打开项目文件进入后处理模块

查看 ANSYS 已跑过的文件，核心是‌打开项目文件并进入后处理模块查看结果‌。ANSYS 主要有两种界面：Workbench 图形界面和 Mechanical APDL 经典界面，查看方式略有不同。

打开仿真项目文件

‌Workbench 项目文件‌：直接双击之前生成的 ‌.wbpz‌ 或 ‌.wbpj‌ 文件，或在 Workbench 界面点击 File→Restore 打开项目 。打开后建议另存到指定位置，避免保存在临时文件夹。‌‌‌


‌经典界面文件‌：数据库文件为 ‌.db‌ 文件，使用 Resume From 功能从对应文件夹打开 。若未修改文件名，系统默认名为 file，可在安装目录或工作目录中搜索 file.db 查找 。‌‌‌

查看仿真结果

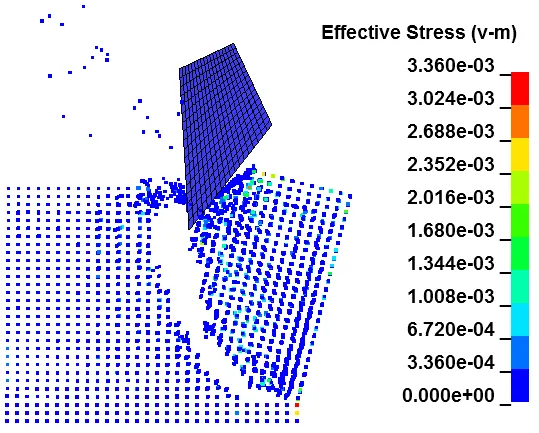

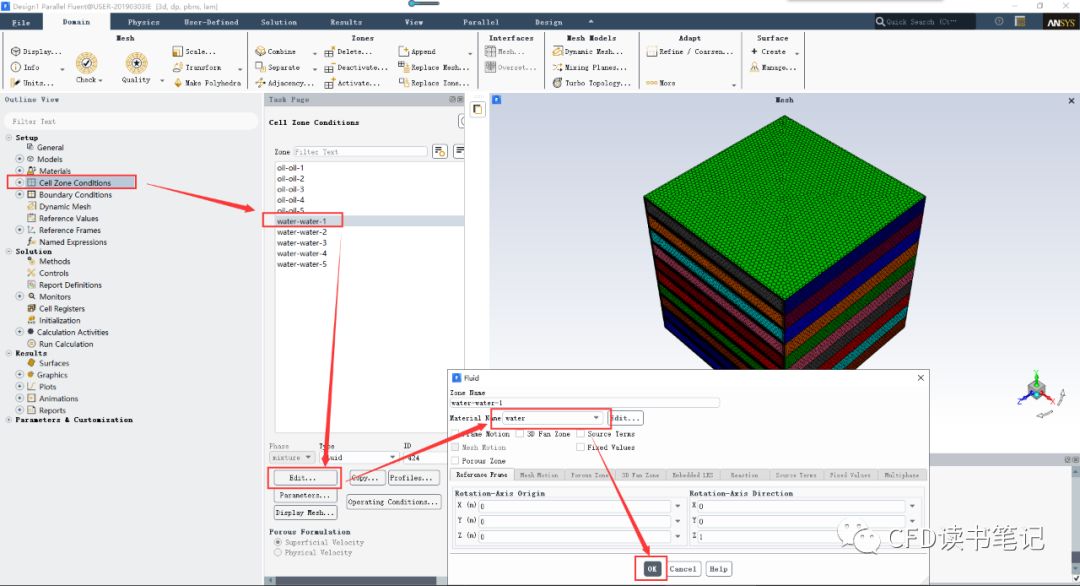

‌Workbench 图形界面‌：分析完成后，点击左侧树状结构里的 ‌Solution 模块‌（带蓝色对勾），即可查看等效应力、总位移等结果 。若之前保存时保留了求解结果，双击 Setup 模块或右键 Edit 可直接查看结构变形等结果 。‌‌‌

‌APDL 经典界面‌：输入 ‌/POST1‌ 命令进入通用后处理模块，再用 ‌SET‌ 命令加载需要的结果步（如 SET,,LAST 加载最后一步）。使用 FILE 命令指定结果文件（结构分析为.rst 扩展名）。‌‌‌


常见结果文件类型

文件扩展名 文件类型 说明

.db 数据库文件 存储模型数据，可 Resume 打开

.rst 结果文件 结构分析结果，二进制格式


.log 命令日志 记录操作历史，文本格式可编辑

.out 输出文件 求解输出信息

.wbpz/.wbpj Workbench 项目 完整工程项目文件

‌‌‌
