ansys怎么查看剪力图

在 ANSYS 中查看剪力图，主要取决于使用的是 ‌Workbench‌ 还是 ‌经典 APDL 界面‌。以下是两种主流方式的简明操作步骤：

‌一、ANSYS Workbench 中查看剪力图‌

适用于梁结构（如 Beam188、Beam189 单元）：

‌完成建模与求解‌

在 Static Structural 模块中完成梁建模、网格划分、约束和载荷施加。

确保使用的是 ‌梁单元‌（如 Beam188/189），因为只有梁单元能输出内力（剪力、弯矩等）。

‌创建路径（Path）用于提取内力‌

在 ‌Tree Outline‌ → ‌Geometry‌ → 右键选择 ‌Insert‌ → ‌Path‌。

在 Path 设置中，选择 ‌Edge‌ 类型，然后在图形窗口中选择梁的中心线（或整个梁）。

‌插入剪力结果‌

在 ‌Solution‌ → 右键 → ‌Insert‌ → ‌Beam Results‌ → ‌Shear Force‌。

在 Shear Force 的属性中，将 ‌Path‌ 设置为上一步创建的路径。

‌查看结果‌

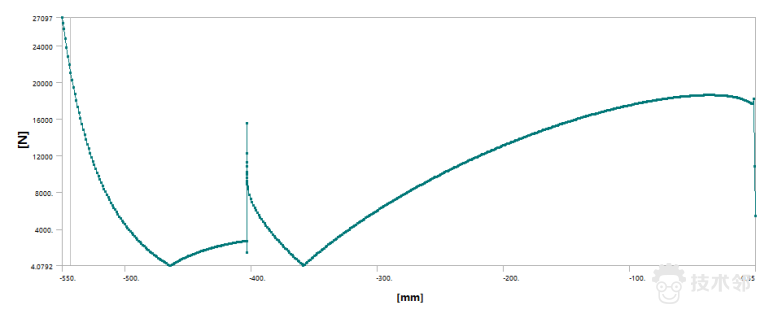

双击 ‌Shear Force‌ 或点击 ‌Evaluate All Results‌，即可生成剪力沿梁长度的分布图。

注意：ANSYS 默认的剪力正方向可能与材料力学规定相反，若结果方向不符，可考虑取反或结合理论验证 ‌‌

✅ ‌提示‌：若剪力图呈现台阶状不连续，建议加密网格以提高精度 ‌‌

‌二、ANSYS APDL（经典界面）中查看剪力图‌

适用于使用 Beam 单元（如 Beam3、Beam188）的模型：


‌求解完成后进入后处理‌

apdl

/POST

‌定义单元表提取剪力‌

对于 Beam3 单元（2节点梁）：

apdl

ETABLE,QI,SMISC,2 ! I 节点剪力

ETABLE,QJ,SMISC,8 ! J 节点剪力

对于 Beam188/189，需查阅单元帮助文档确认 SMISC 编号（通常 QI 对应 SMISC(2)，QJ 对应 SMISC(8)）‌‌


‌绘制剪力图‌

apdl

PLLS,QI,QJ,1.0,0 ! 绘制剪力沿梁长度分布图

若图形方向相反，可改为 PLLS,QI,QJ,-1.0,0 ‌‌

‌标注数值（可选）‌

apdl

/PNUM,SVAL,1 ! 开启数值标注

/REPL ! 刷新图形

✅ ‌提示‌：若节点两侧剪力值不一致导致“重影”，可使用宏文件 ITFAVG.MAC 平均处理 ‌‌

‌三、补充说明‌

‌梁单元必要性‌：只有使用 ‌梁单元‌（如 Beam3、Beam188、Beam189）才能直接输出剪力图；实体单元需通过应力积分或自定义路径估算，不推荐。

‌铰接影响‌：若模型含铰接点，需在 Workbench 的 ‌Connections‌ 中添加 ‌End Release‌ 释放转动自由度，否则内力结果可能失真 ‌‌

‌单位一致性‌：确保载荷、尺寸、材料单位统一，避免结果数量级错误 ‌‌

如需详细图文教程，可参考以下资源：

ANSYS Workbench 输出梁剪力图和弯矩图

ANSYS APDL 绘制内力图命令流教程
