ansys应变图怎么查看

在 ANSYS 中查看应变图，主要通过后处理模块实现。根据所使用的 ANSYS 环境（‌Workbench‌ 或 ‌Classic ANSYS‌），操作略有不同。以下是基于当前主流工具 ‌ANSYS Workbench‌ 的查看方法：

‌ANSYS Workbench 中查看应变图的步骤‌

‌完成求解‌

确保结构分析（如 Static Structural）已成功求解。

‌进入结果后处理‌

在 ‌Solution‌ 树状菜单中，右键点击并选择插入所需结果类型，例如：

‌Total Deformation‌（总体变形）

‌Equivalent (von Mises) Strain‌（等效应变）

‌Principal Strains‌（主应变）

‌Plastic Strain‌（塑性应变）等


‌查看应变云图‌

插入 ‌Equivalent Total Strain (EPTO)‌ 或 ‌Equivalent Elastic Strain (EPEL)‌ 等选项后，点击 ‌Evaluate All Results‌ 或直接点击该结果项，即可生成应变云图。

云图颜色代表应变大小，可通过右侧 ‌Color Map‌ 调整显示范围。

‌查看特定路径或截面的应变分布‌

‌路径法‌：

在菜单栏选择 ‌Tools → Create Path‌，定义起点和终点。

右键该路径 → ‌Insert → Equivalent Strain‌，可绘制路径上应变变化曲线。

‌切片法‌：

使用 ‌Section Plane‌ 创建内部截面，然后将应变结果映射到该平面上，查看内部应变分布 ‌‌


‌导出数据或图像‌

右键应变结果 → ‌Export‌ 可导出数值数据（CSV 格式）。

使用 ‌File → Export Picture‌ 保存云图图像。

‌关键应变类型说明（来自最新资料）‌

‌EPTO（总机械应变）‌：包含弹性、塑性、蠕变应变，‌排除热应变‌，适用于纯力学载荷分析 ‌‌

‌EPEL（弹性应变）‌：可恢复变形部分。

‌EPPL（塑性应变）‌：不可恢复的永久变形。

‌EPTOEQV（等效总机械应变）‌：基于 von Mises 等效应力推导，用于判断屈服 ‌‌


⚠️ 注意：Workbench 中无法直接查看某节点的应变值，但可通过 ‌Probe‌ 工具动态显示局部值；若需精确节点数据，可导入 ANSYS Classic 查看 ‌‌

‌补充说明‌

若使用 ‌ANSYS Classic（APDL）‌，需在 ‌POST1‌ 中输入命令如 PLNSOL, EPEL, 1 查看弹性应变云图，或使用 PATH 命令绘制路径曲线 ‌‌

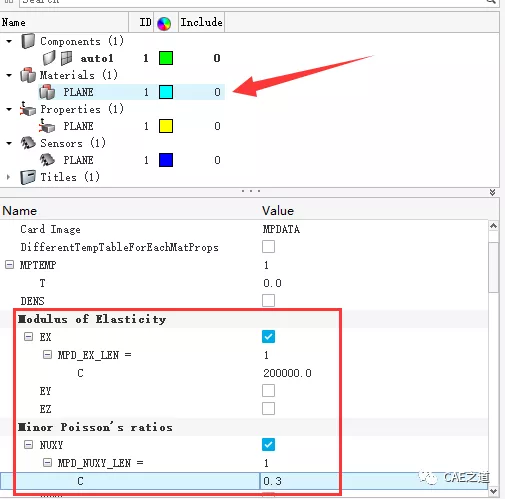

材料的本构关系（应力-应变曲线）‌不能由 ANSYS 自动生成‌，需通过实验测得后作为输入 ‌‌
