ansys怎么查看载荷

在 ANSYS 中查看载荷，需根据所使用的模块（如 APDL 或 Workbench）和载荷类型（集中力、压力、位移约束等）选择合适的方法。以下是基于公开资料整理的主流操作方式：

‌1. 查看已施加的载荷与约束（通用方法）‌

‌GUI 路径‌：

Main Menu > Solution > List > Load > Solid Model Loads

可查看当前施加在几何模型上的所有载荷和约束 ‌‌

‌查看具体载荷值‌：

‌DOF 约束‌：Main Menu > Solution > Define Loads > Apply > Structural > Displacement 后查看 Details 窗口。

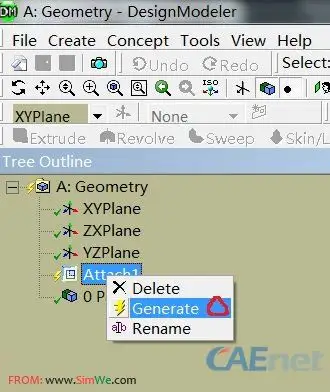

‌集中力/压力‌：在 Outline 树中展开 Loads 分支，点击对应载荷项，其数值和作用位置会在 Details 视图中显示 ‌‌


‌2. 查看通过表面效应单元（SFE）施加的等效节点载荷‌

⚠️ 注意：‌不要使用 Nodal Load‌，因为它包含内部平衡力，无法区分外部施加载荷。

‌正确方法‌：使用 ‌Reaction Solution‌

‌路径‌：Main Menu > General Postproc > List Results > Reaction Solu

选择方向（如 FX、FY 等），仅显示实际由外部载荷（如压力、表面力）转换而来的等效节点力 ‌‌

‌筛选目标节点‌：在结果列表中使用 Set 选项限定范围，避免未加载节点的干扰 ‌‌

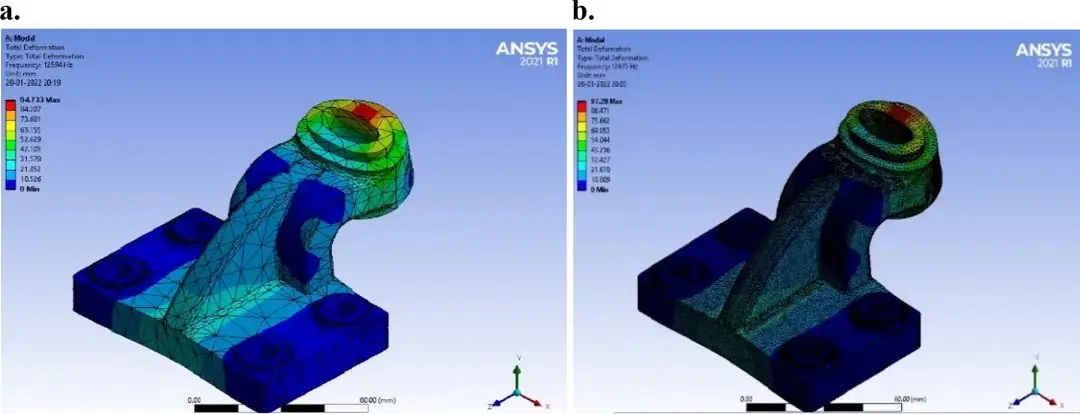

‌3. 查看载荷分布（如压力）‌

‌有限元视图下‌：


求解完成后，压力会自动转换到网格节点，可通过 PlotCtrls > Symbols 查看箭头表示的压力分布 ‌‌

‌未求解时查看几何载荷‌：

使用命令 SFTRAN 将几何模型上的载荷（如压力）映射到有限元模型，无需求解即可查看 ‌‌

‌4. 导出载荷数据（用于后处理或验证）‌

‌列出载荷到文本文件‌：

使用命令 FList（集中力）或 DList（位移约束）可将载荷信息输出到文件 ‌‌

‌批量导出多载荷步结果‌：


使用 OUTRES 命令控制各载荷步的结果输出频率，结合 *VWRITE 可自定义导出格式 ‌‌

‌关键区别提醒‌

方法 适用场景 是否显示外部载荷

Nodal Load 显示所有节点力（含内力） ❌ 否

Reaction Solu ‌仅显示外部施加载荷‌ ✅ 是

SFTRAN 查看几何载荷在网格上的分布 ✅ 是（需手动执行）

如需进一步操作，可参考 ANSYS 官方帮助文档或以下资源：

ANSYS APDL 命令参考

CSDN ANSYS 载荷查看教程 ‌‌
