ansys怎么查看命令流

在 ANSYS 中查看命令流（即 APDL 命令记录），主要有以下几种常用方法，适用于不同场景：

‌1. 通过日志文件（.log）查看 GUI 操作对应的命令流‌

‌原理‌：ANSYS 在执行 GUI 操作时，会自动将对应命令写入工作目录下的 Jobname.log 文件。

‌操作步骤‌：

执行完 GUI 操作后，在 ANSYS 命令行输入 /GOPR 强制刷新日志。

打开工作目录下的 Jobname.log 文件（如 file.log），即可查看所有操作对应的命令流。

‌适用场景‌：回溯最近的 GUI 操作生成的命令。

示例：若通过 GUI 设置表面载荷，日志中会出现类似 SFL,ALL,PRES,1000 的命令 ‌‌

‌2. 从 DB 文件提取生成命令流（适用于他人提供的模型）‌

‌适用情况‌：收到 .db 文件但无原始命令流，需还原建模过程。


‌操作步骤‌：

在 ANSYS 中打开 .db 文件（如 Test.db）。

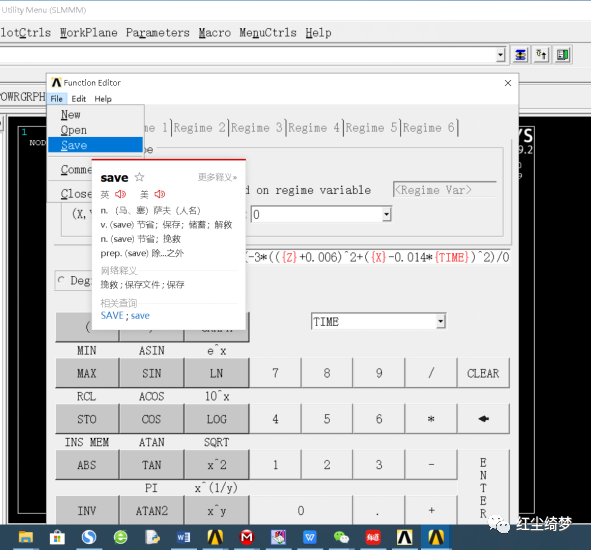

菜单栏选择 ‌File → Write DB Log File‌。

在弹出窗口中：

设置输出文件名（如 Mylog.lgw）。

勾选 ‌Write essential commands only‌（仅写关键命令）。

点击 OK，生成 .lgw 文件，内容即为创建该模型的命令流 ‌‌

关键命令：LGWRITE, Mylog, LGW,, REMOVE ‌‌

‌3. 使用命令流监控工具（第三方小程序）‌


可使用如 ‌‌

中提到的“命令流监控小程序”，实时捕获 ANSYS 菜单操作并显示对应命令流。

支持复制、保存，便于学习和复用。

‌4. 查看帮助文档中的命令参考‌

若需查询某个命令的用法（如 PLNSOL、ETABLE），可通过：

‌Help → Mechanical APDL Command Reference‌。

按首字母查找（如 SFL 查 S Commands）‌‌

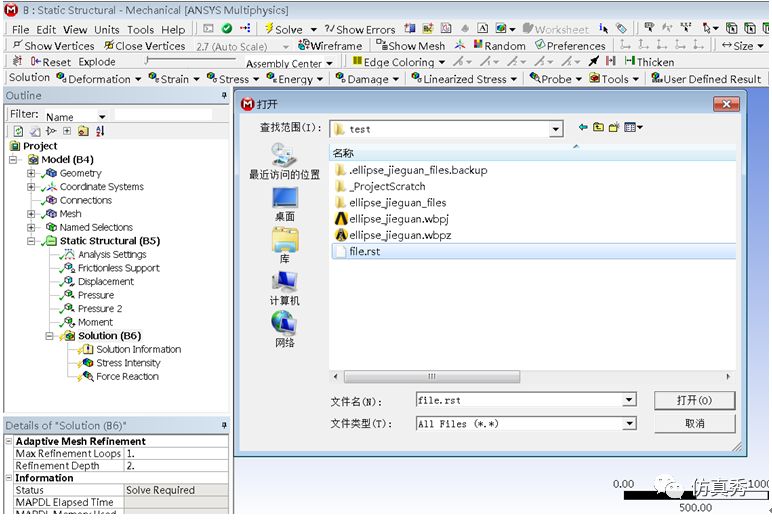

‌5. 后处理中查看结果输出命令‌

在 /POST1 或 /POST26 中，常用命令如：

PLNSOL,U,X：显示 X 方向位移云图。


ETABLE,ZYL,SMISC,31：提取梁单元轴向应力。

*GET,Uxmax,SORT,0,MAX：获取最大位移 ‌‌

这些命令本身即属于“命令流”，可在命令行直接输入或写入脚本运行。

总结建议

需求 推荐方法

查看刚做的 GUI 操作命令 查看 .log 文件 + /GOPR ‌‌

还原他人 .db 模型的命令 使用 Write DB Log File ‌‌

实时监控命令流 使用第三方监控工具 ‌‌

学习命令语法 查阅官方帮助文档 ‌‌

查看后处理结果命令 使用 PLNSOL、ETABLE、*GET 等 ‌‌

如需进一步操作示例，可参考 ANSYS 命令流实战详解 ‌‌
