ansys怎么查看结果数据

‌ANSYS 查看结果主要通过后处理模块‌，分为 Workbench 和 APDL 两种操作环境，可查看云图、数据表格、动画等多种形式的仿真结果 。‌‌‌

Workbench 环境查看方法

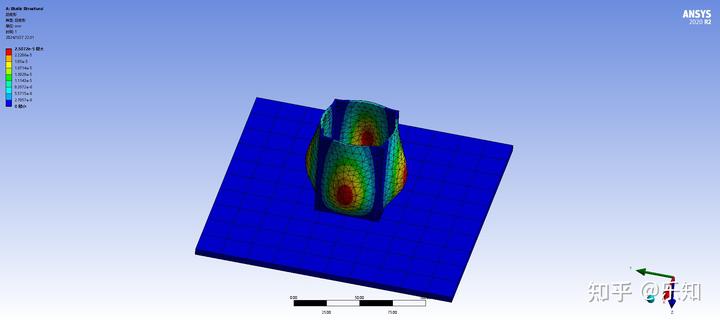

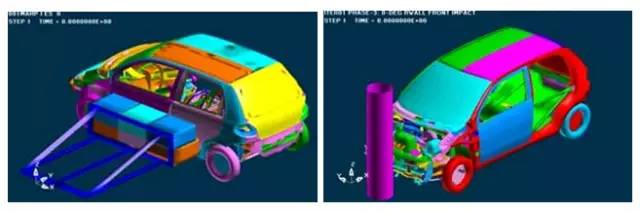

‌云图结果查看‌：求解完成后在 Solution 分支下选择位移、应力、应变等物理量，可调整显式方式、等高线设置、模型显示设置等 。‌‌‌


‌切片与路径查看‌：使用 Section Planes 功能创建截断面观察内部结果，或通过 Construction Geometry 创建 Path 查看沿指定路径的结果分布 。‌‌‌

‌注释与导出‌：使用 Probe 标记指定位置数值，支持导出 avz 格式文件用 ANSYS Viewer 3D 查看，可旋转、标注、爆炸显示 。‌‌‌

APDL 环境查看方法


‌通用后处理‌：进入 POST1 后处理器，使用 PLNSOL 命令显示云图，PRNSOL 命令列表显示节点数据 。‌‌‌

‌截面与路径‌：通过/CPLANE 命令设置工作平面切片，或用 PATH、PPATH 命令定义路径后使用 PLPATH 显示结果 。‌‌

‌数据提取‌：使用*GET 命令批量获取数据，CFOPEN 和VWRITE 命令导出到外部文件 。‌‌‌


常见结果类型

‌结构分析‌：位移、应力、应变、接触状态等。‌‌

‌模态分析‌：固有频率、振型、参与系数、有效质量等。‌‌

‌其他‌：温度场、动画显示、XY 图表等。‌‌‌
