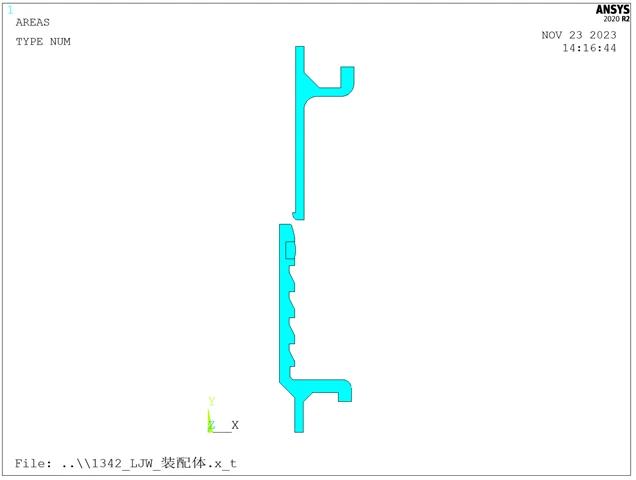

ansys模态分析频率太大

在 ANSYS 模态分析中，如果计算得到的‌固有频率“太大”‌（例如远高于预期或文献值），通常不是软件“算错了”，而是模型设置、边界条件或物理参数存在问题。以下是常见原因及解决方法：

‌一、可能原因分析‌

‌边界条件设置不当‌

自由模态（无约束）与约束模态（有支撑）的频率特性不同。自由模态前几阶为零（刚体模态），第一阶弹性频率可能较高；而约束模态因刚度增加，低阶频率反而可能更低 ‌‌

若实际结构有支撑（如轴承、固定端），但仿真中设为自由，会导致频率偏高。

‌材料参数输入错误‌

‌弹性模量过大‌ 或 ‌密度太小‌ 会显著提高固有频率 ‌‌

常见错误：密度单位误用（如输入 7850 g/cm³ 而非 7850 kg/m³），导致频率差 100 倍 ‌‌

‌网格过于粗糙或畸变‌

粗网格无法准确捕捉高频振型，可能使低阶频率偏高；高畸变单元也会导致数值误差 ‌‌

‌模型简化过度‌

删除螺栓孔、加强筋等细节会‌人为增加刚度‌，从而抬高频率 ‌‌

‌单位制不一致‌


混用 mm/kg/N 与 m/kg/N 单位系统，会导致频率数量级错误 ‌‌

‌误读振型位移值‌

模态分析输出的“位移”是‌相对比例值‌（归一化振型），不代表真实变形量，不可直接与静力结果比较 ‌‌

‌二、建议排查步骤‌

‌检查边界条件‌

确认是否施加了符合实际工况的约束（如 Fixed Support、Cylindrical Support）‌‌

‌核对材料属性‌

钢材典型值：弹性模量 ≈ 2.1e11 Pa，密度 = 7850 kg/m³ ‌‌

确保单位统一（推荐使用 SI 单位：m, kg, N, Pa）。

‌验证网格质量‌

关键区域加密网格，检查 Skewness < 5%，Aspect Ratio < 5 ‌‌

进行网格收敛性测试：逐步细化网格，观察频率是否稳定。

‌对比理论或实验值‌


对简单结构（如悬臂梁），可用公式估算一阶频率：𝑓=

𝜋𝐸𝐼𝜌𝐿

f​=

2π


​ρL



3EI​​

其中 (E) 为弹性模量，(I) 为截面惯性矩，(\rho) 为线密度，(L) 为长度 ‌‌

‌查看振型是否合理‌

第一阶模态应为整体弯曲/扭转，若出现局部高频振型，可能是网格问题或高阶模态被误认为低阶 ‌‌

‌三、若确实需要“降低”频率‌

注意：模态频率是结构固有属性，不能在不改变模型的前提下“调小”。若希望降低某阶频率，需‌降低结构刚度‌或‌增加质量‌：

‌减小刚度‌：增加柔性连接、移除局部加强筋、增大截面尺寸（如变细长杆）。

‌增加质量‌：在关键区域添加质量负载（Mass Element）。

‌调整约束‌：从固定支撑改为弹性支撑，降低整体刚度 ‌‌

如仍有疑问，可提供具体模型类型（如轴、梁、壳体）、边界条件和材料参数，以便进一步诊断。
