ansys模态分析命令流

以下是 ‌ANSYS 模态分析命令流‌ 的标准模板和关键要点，适用于大多数线性结构动力学问题。该命令流基于权威公开资料整理，适用于 ANSYS Mechanical APDL 环境。

‌基本模态分析命令流结构‌

apdl

/PREP7 ! 进入前处理器

ET,1,BEAM188 ! 定义单元类型（如梁单元）

KEYOPT,1,3,3 ! 设置单元关键选项（如考虑剪切变形）

MP,EX,1,2.1e11 ! 定义材料1的弹性模量

MP,PRXY,1,0.3 ! 定义泊松比

MP,DENS,1,7850 ! 定义密度（对模态结果影响显著）

! 几何建模示例（悬臂梁）

K,1,0,0,0 ! 创建关键点

K,2,1,0,0 ! 创建关键点

L,1,2 ! 连接关键点成线

LESIZE,1,0.1 ! 设置线单元长度

LMESH,1 ! 划分网格

/FINISH

/SOLU ! 进入求解器

ANTYPE,MODAL ! 设置分析类型为模态

MODOPT,LANB,5 ! 使用分块Lanczos法提取前5阶模态

D,1,ALL,0 ! 固定约束（如固定端）


SOLVE ! 执行求解

/FINISH

/POST1 ! 进入后处理器

SET,LIST ! 列出各阶固有频率

SET,1,1 ! 读取第1阶结果

PLDISP,1 ! 绘制第1阶振型

SET,1,2 ! 读取第2阶结果

PLDISP,1 ! 绘制第2阶振型

...

‌关键命令说明‌


‌ET,1,BEAM188‌：定义单元类型，常用梁（BEAM188）、实体（SOLID185）等。

‌MP,EX,1,2.1e11‌：定义材料属性（弹性模量、泊松比、密度）。

‌ANTYPE,MODAL‌：指定分析类型为模态分析。

‌MODOPT,LANB,N‌：模态提取方法，常用：

SUBSP（子空间法）

LANB（分块 Lanczos 法，推荐用于大型模型）‌‌

‌D,1,ALL,0‌：施加位移约束（如固定支座）。

‌SOLVE‌：执行求解。

‌SET,LIST‌：列出各阶固有频率。

‌PLDISP,1‌：绘制第 n 阶振型。

‌注意事项‌

‌密度必须定义‌：模态分析依赖质量矩阵，若未定义 DENS，结果将不准确 ‌‌

‌边界条件必要‌：无约束模型需使用 NROPT,UNSYM 处理刚体模态 ‌‌

‌模态扩展‌：若需查看振型，必须执行 MXPAND 或默认扩展 ‌‌

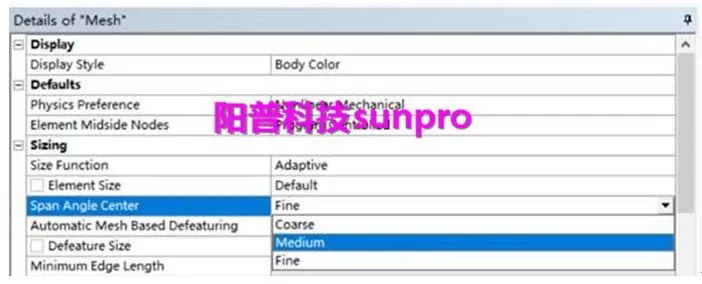

‌网格质量影响精度‌：建议使用智能网格控制（如 SMESH）‌‌

如需完整示例文件或特定结构（如梁、板、壳）的命令流，可参考以下资源：

ANSYS模态分析命令流详解（CSDN）

ANSYS APDL命令流建模及模态分析实例（Book118）

上面内容适用于 ‌ANSYS 2024 R1 及兼容版本‌。
